308 8 Programmazione: Cicli
8.
4
C
ic
li
p
e
r
la
f
re
s
at
u
ra d
i t
a
s
c
h
e
, i
s
o
le e
s
c
a
n
a
la
tu
re

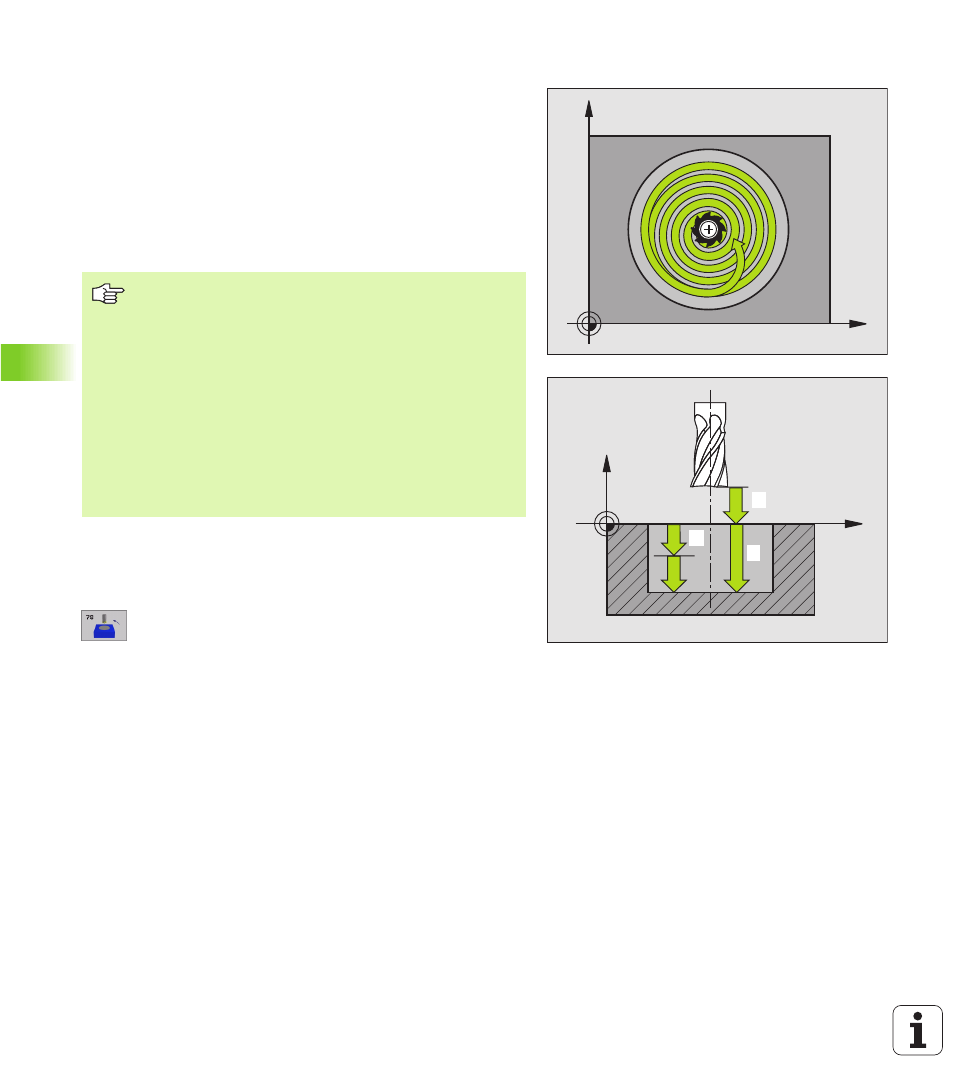

TASCA CIRCOLARE (Ciclo G77, G78)
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITA' DI
ACCOSTAMENTO
2 Successivamente l'utensile descrive con l'AVANZAMENTO F la
traiettoria a spirale illustrata nella figura di fianco; per
l'accostamento laterale k, vedere "FRESATURA DI TASCHE (Ciclo
G75, G76)", pag. 302
3 Questa procedura si ripete fino al raggiungimento della
PROFONDITA'
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
Senso di rotazione nello svuotamento
n In senso orario: G77 (DR-)
n In senso antiorario: G78 (DR+)
U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' DI FRESATURA 2 : distanza tra la superficie
del pezzo e il fondo della tasca
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. Il TNC si porta in un unico passo fino alla
PROFONDITA' quando:
n
PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
X
Y
X
Z
11
12
13
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una foratura preliminare al centro
della tasca.
Preposizionare nel centro della tasca con correzione del
raggio G40.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
