Posizioni e coordinate
Informazioni relative agli utensili
Conversioni di coordinate
Vedere "Cicli per la conversione di coordinate", pag. 382.
2
4
1
3

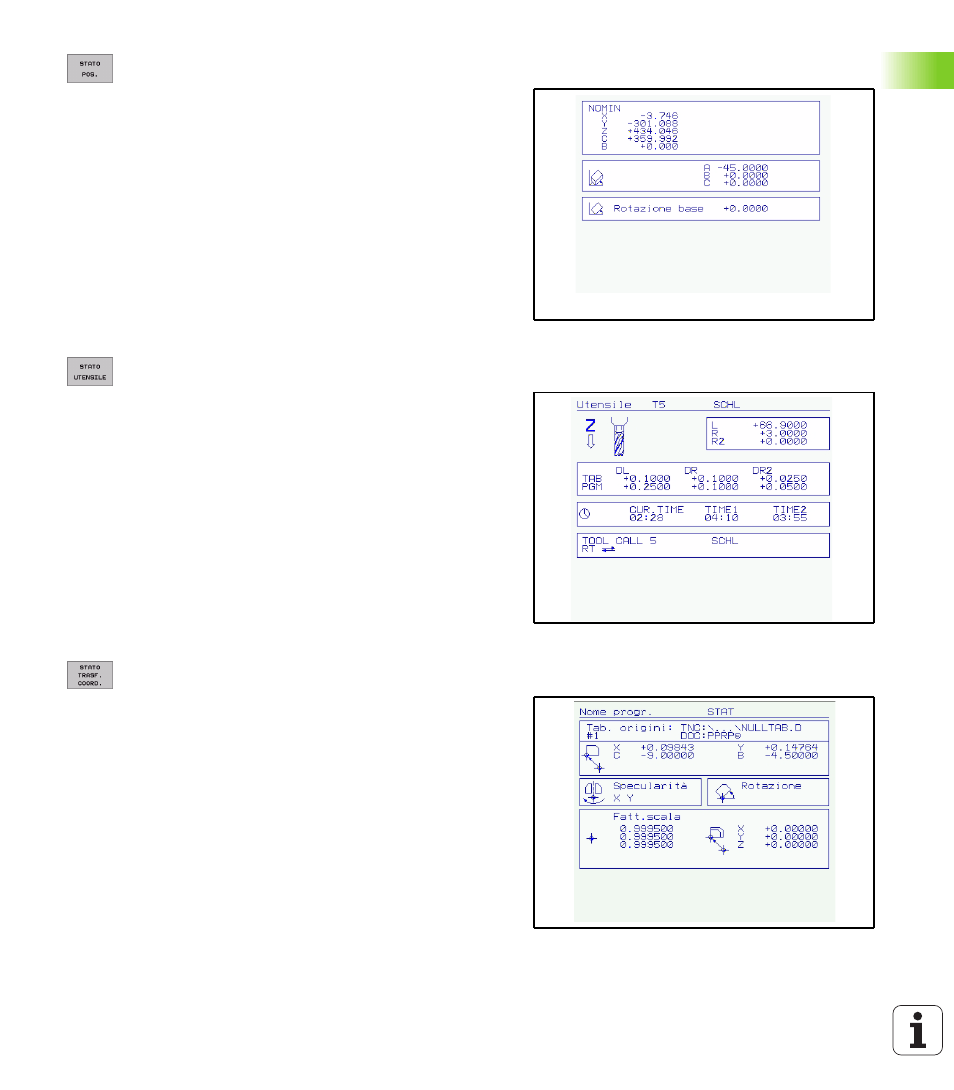

1 Visualizzazione della posizione
2 Tipo di posizione visualizzata, p. es., Posizione reale
3 Angolo di rotazione per il piano di lavoro
4 Angolo della rotazione base
3 2
5
1
4
6
1 n Visualizzazione T: numero e nome utensile
n Visualizzazione RT: nome e numero dell'utensile gemello
2 Asse utensile
3 Lunghezza e raggio dell'utensile
4 Sovrametallo (valori delta) da TOOL CALL (PGM) e dalla tabella
utensili (TAB)
5 Durata, durata massima (TIME 1) e durata massima con TOOL
CALL (TIME2)
6 Visualizzazione dell'utensile attivo e del (successivo) utensile
gemello
5 6
4
1
2
3
1 Nome del programma principale
2 Spostamento attivo dell'origine (ciclo 7)
3 Angolo di rotazione attivo (ciclo 10)
4 Assi di specularità (ciclo 8)
5 Fattore(i) di scala attivo(i) (cicli 11/26)
6 Centro di scalatura
