HEIDENHAIN iTNC 530 (340 422) ISO programming Manuale d'uso
Pagina 384
384
8 Programmazione: Cicli
8
.1
0
C
ic
li
pe
r l
a
c
o
n
v
e
rs
ione
di
c
o
o
rdi
na
te

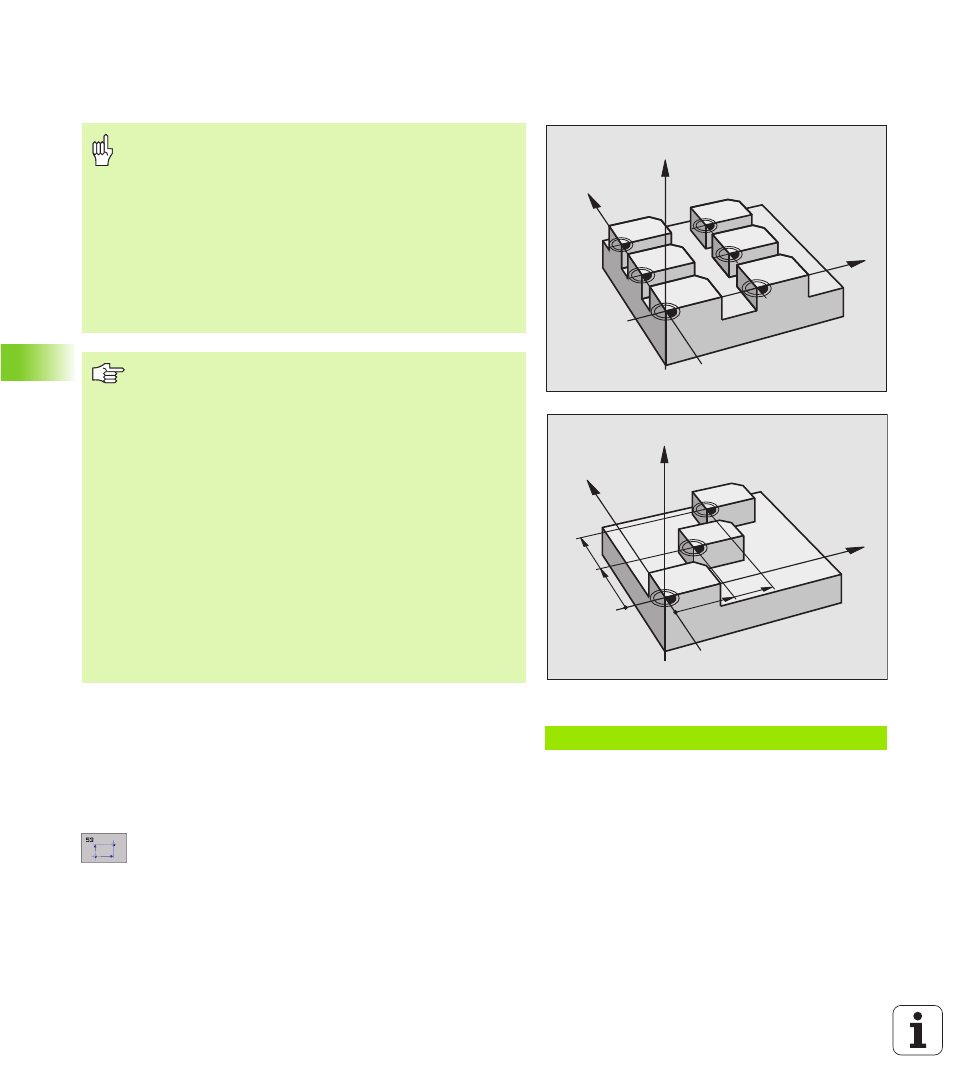

Spostamento dell'ORIGINE con tabelle origini
(Ciclo G53)
Impiego
Utilizzare le tabelle origini in caso di
n
ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
n
uso frequente dello stesso spostamento dell'origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
U
U
U
U
SPOSTAMENTO: Riga tabella?
P01: inserire il numero
dell'origine dalla tabella origini o un parametro Q;
introducendo un parametro Q, il TNC attiva il numero
dell'origine specificato in quel parametro Q
Esempio: Blocchi NC
N 72 G5 3 P 0 1 1 2 *
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Le origini dalla tabella origini sono riferite sempre ed
esclusivamente all’origine attuale (Preset).
Il parametro macchina 7475, con cui si è definito in
precedenza se le origini sono riferite all’origine della
machina o all’origine del pezzo, ha soltanto una funzione di
sicurezza. Se è impostato MP7475 = 1 il TNC emette un
messaggio d'errore se viene chiamato uno spostamento
dell’origine da una tabella origini.
Le tabelle origini del TNC 4xx, le cui coordinate sono
riferite all’origine della macchina (MP7475 = 1), non
possono essere impiegate nel iTNC 530.
Se si utilizza lo spostamento dell'origine da tabella origini,
occorre utilizzare la funzione Select Table, per attivare la
tabella desiderata da programma NC.
Lavorando senza il blocco Select Table %:TAB: occorre
attivare la tabella origini desiderata prima del test o
dell'esecuzione del programma (ciò vale anche per la
grafica del programma):
n
Selezionare la tabella desiderata per l'esecuzione del
programma nel modo operativo T est d el pr og ram ma
tramite la gestione file dati: La tabella assume lo stato S
n
Selezionare la tabella desiderata per l'esecuzione del
programma in una delle modalità di esecuzione tramite
la gestione file dati: La tabella assume lo stato M
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella
