170 6 Programmazione: Programmazione profili
6.
3 A
vvi
c
in
a
m
e
n
to
e
d
is
tac
c
o
a/
d
a
u
n
p
ro
fi
lo 6.3 Avvicinamento e distacco a/da
un profilo
Punto di partenza e punto finale
L'utensile si porta dal punto di partenza sul primo punto del profilo.
Condizioni per il punto di partenza:
n
da programmarsi senza correzione del raggio
n
avvicinabile senza rischio di collisioni
n prossimo al primo punto di profilo
Esempio

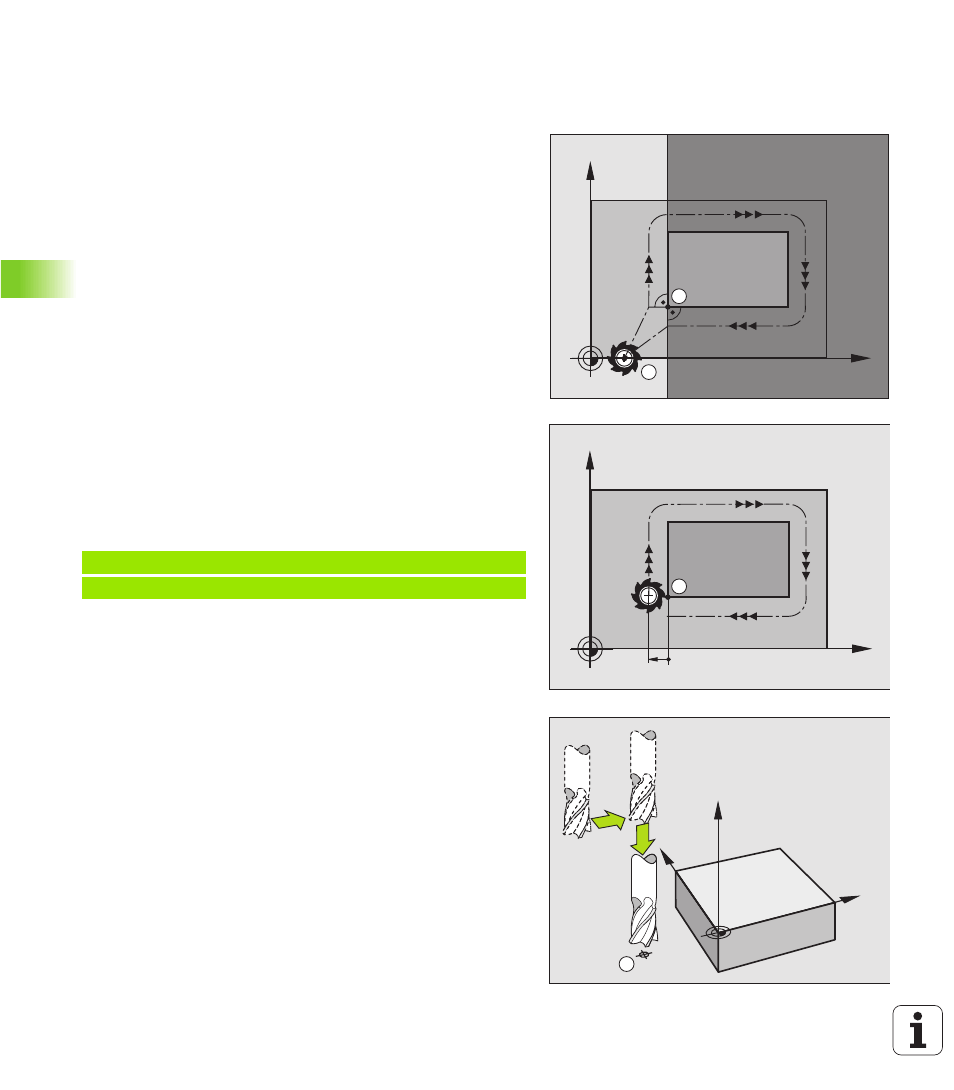

Figura in alto a destra: definendo il punto di partenza nel campo grigio
scuro, il profilo viene danneggiato nell'avvicinamento al primo punto
del profilo.
Primo punto del profilo
Per la traiettoria di posizionamento dell'utensile sul primo punto del
profilo programmare una correzione del raggio.
Posizionamento sul punto di partenza nell'asse del mandrino
Nel posizionamento sul punto di partenza l'utensile deve portarsi,
sull'asse del mandrino, alla profondità di lavoro. In caso di rischio di
collisione effettuare un posizionamento separato dell'asse del
mandrino sul punto di partenza.
Esempi di blocchi NC
N3 0 G 0 0 G 4 0 X +2 0 Y + 30 *
N4 0 Z - 10 *
