502 12 Funzioni MOD
12.
1
3
Li
m
it
a
z
io
n
e
d
e
ll
e
c
o
rs
e,
vi
s
u
al
iz
z
a
z
io
n
e
d
e
ll
'o
ri
g
in
e

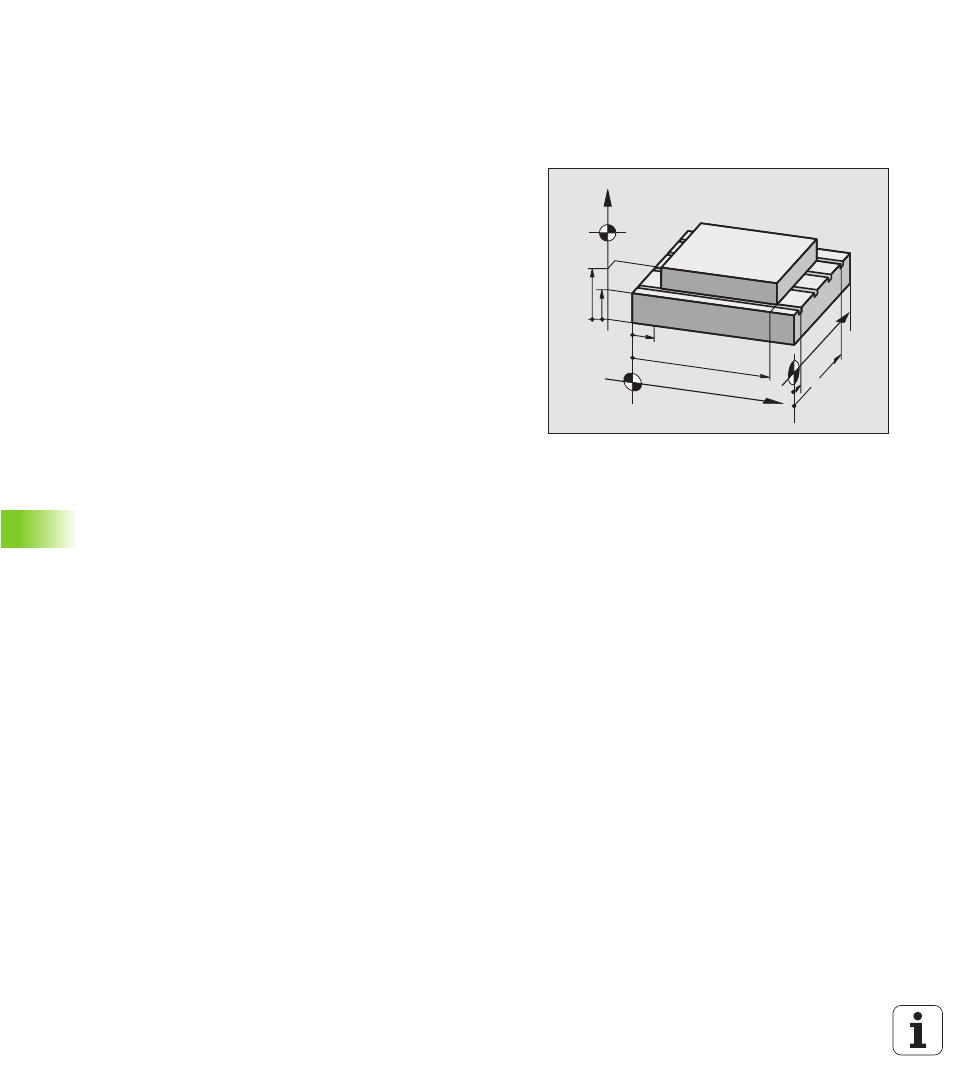

12.13 Limitazione delle corse,
visualizzazione dell'origine
Impiego
Nell'ambito del campo di spostamento massimo è possibile limitare il
percorso di spostamento effettivamente utilizzabile per gli assi delle
coordinate.
Esempio di impiego: protezione del divisore da collisioni.
Il campo massimo di spostamento viene limitato mediante finecorsa
software. La corsa effettivamente utilizzabile viene limitata con la
funzione MOD CAMPO FINECORSA: per questo impostare i valori
massimi degli assi in direzione positiva e negativa, riferiti all'origine
della macchina. Se la macchina è prevista con più campi di
spostamento si possono definire separatamente i limiti dei singoli
campi di spostamento (softkey da FINECORSA (1) a FINECORSA (3)).
Lavoro senza limitazione del campo di
spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo, impostare
quale CAMPO FINECORSA il percorso di spostamento massimo del
TNC (+/- 99999 mm).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
