SUPERFICIE CILINDRICA (Ciclo G127, opzione
software 1)

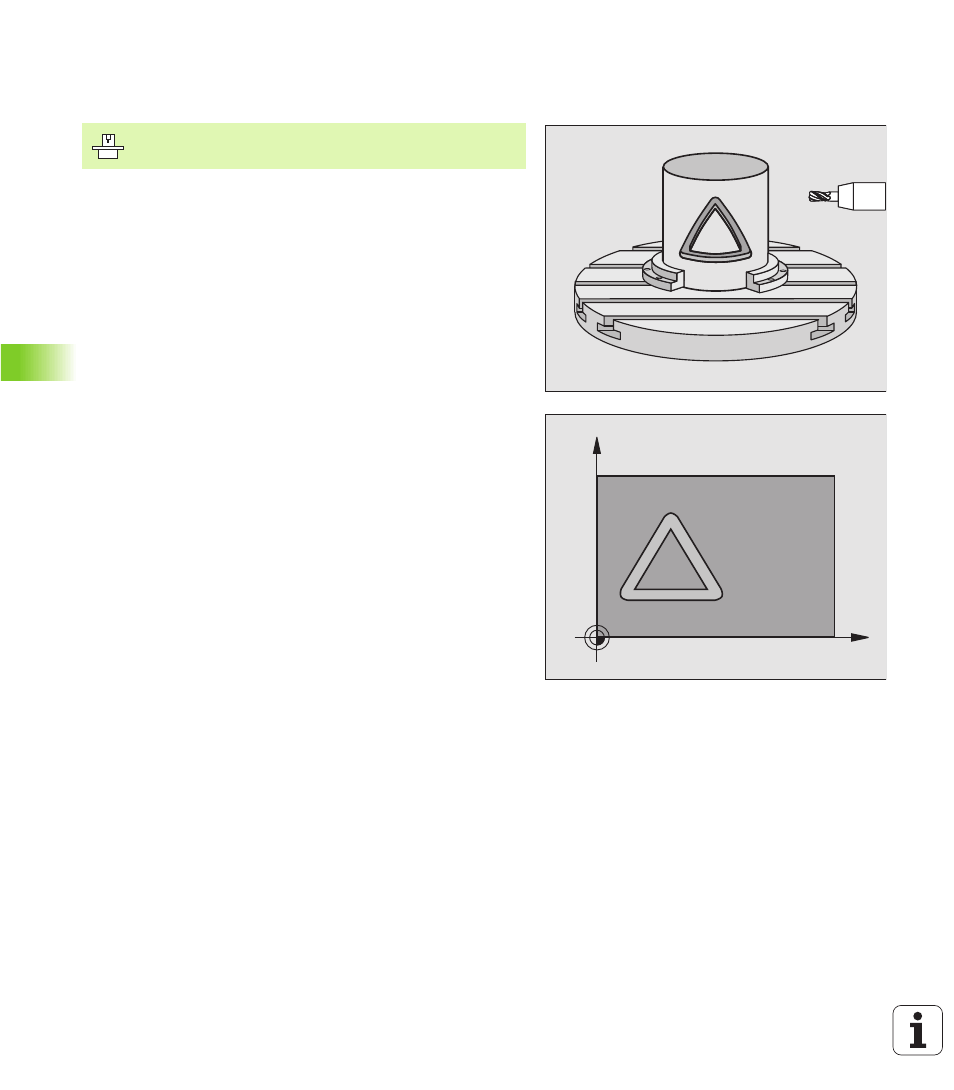

Con questo ciclo è possibile trasferire un profilo definito nello sviluppo
su una superficie cilindrica. Utilizzare il ciclo G128 quando si vogliono
fresare le scanalature di guida sul cilindro.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo G37 (PROFILO).
Il sottoprogramma contiene coordinate in un asse angolare (p. es. asse
C) e nell'asse parallelo a quest'ultimo (p. es. asse del mandrino). Quali
funzioni di traiettoria sono disponibili G1, G11, G24, G25 e G2/G3/G12/
G13 con R.
I dati nell'asse angolare possono essere inseriti a scelta in gradi o in
mm (pollici) (da stabilire nella definizione del ciclo).
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto della QUOTA LATERALE
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa
con l'avanzamento di fresatura Q12 lungo il profilo programmato
3 Alla fine del profilo il TNC riporta l'utensile alla distanza di sicurezza
e quindi al punto di penetrazione;
4 Questa procedura (da 1 a 3) si ripete fino al raggiungimento della
PROFONDITA' Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
C
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
