az

io

n

e

d

e

ll

'o

ri

g

in

e

(

s

en

z

a

s

is

tem

a d

i

ta

s

tat

u

ra 3D

)

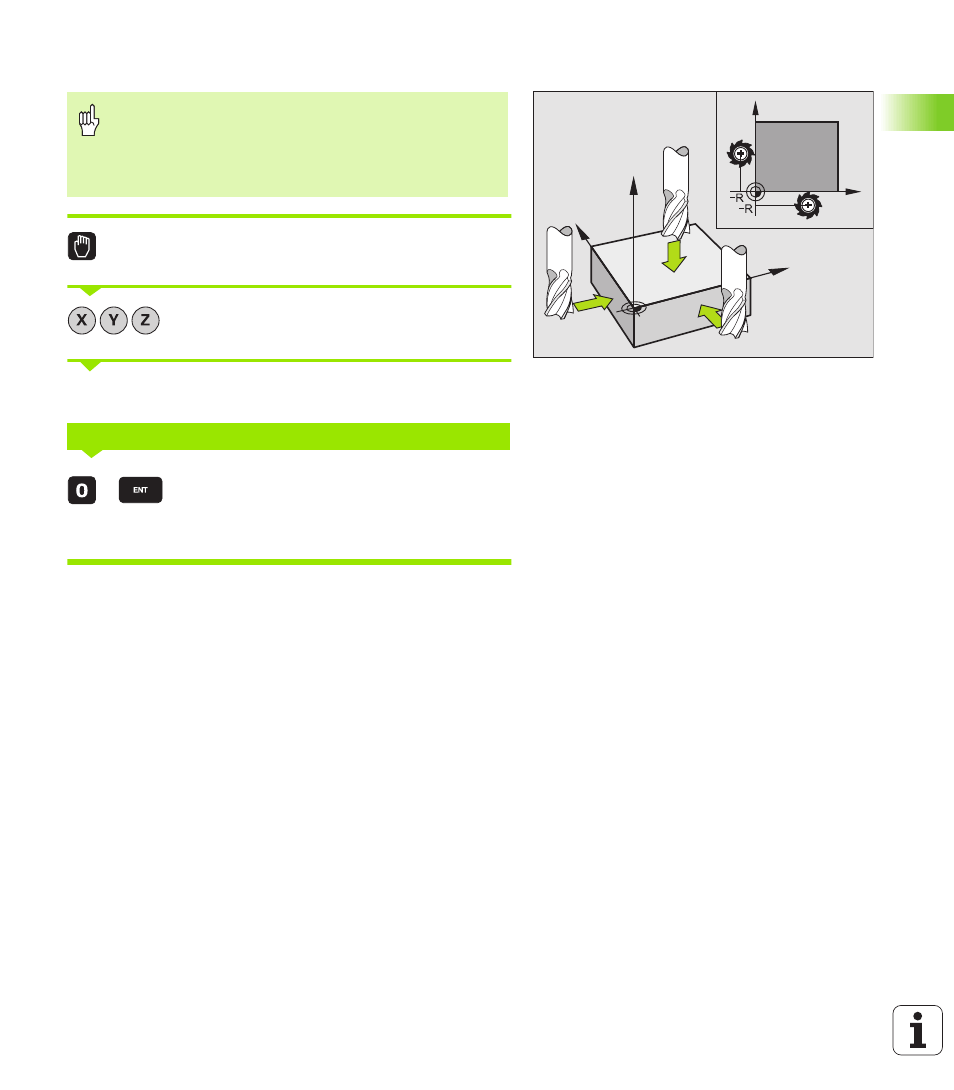

Determinazione dell’origine

Selezionare il modo operativo FUNZIONAMENTO
MANUALE

Spostare l'utensile con precauzione fino a sfiorare il
pezzo

Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)

Utensile 0, asse del mandrino: impostare l'indicazione
su una posizione nota del pezzo (p.es. 0) o inserire lo
spessore d del lamierino. Nel piano di lavoro: tenere
conto del raggio dell'utensile

Determinare in modo analogo le origini dei restanti assi.

Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare l'indicazione dell'asse di accostamento sulla lunghezza L
dell'utensile o sulla somma Z=L+d.

Misura precauzionale

Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporvi un lamierino di spessore d noto. Per
l'origine si dovrà inserire in questo caso un valore
maggiorato di d.

I M PO S TA Z IO N E O RI G IN E Z =

Y

X

Z

X

Y
