344 8 Programmazione: Cicli
8
.7
C
ic
li
S
L
G
ruppo I
I

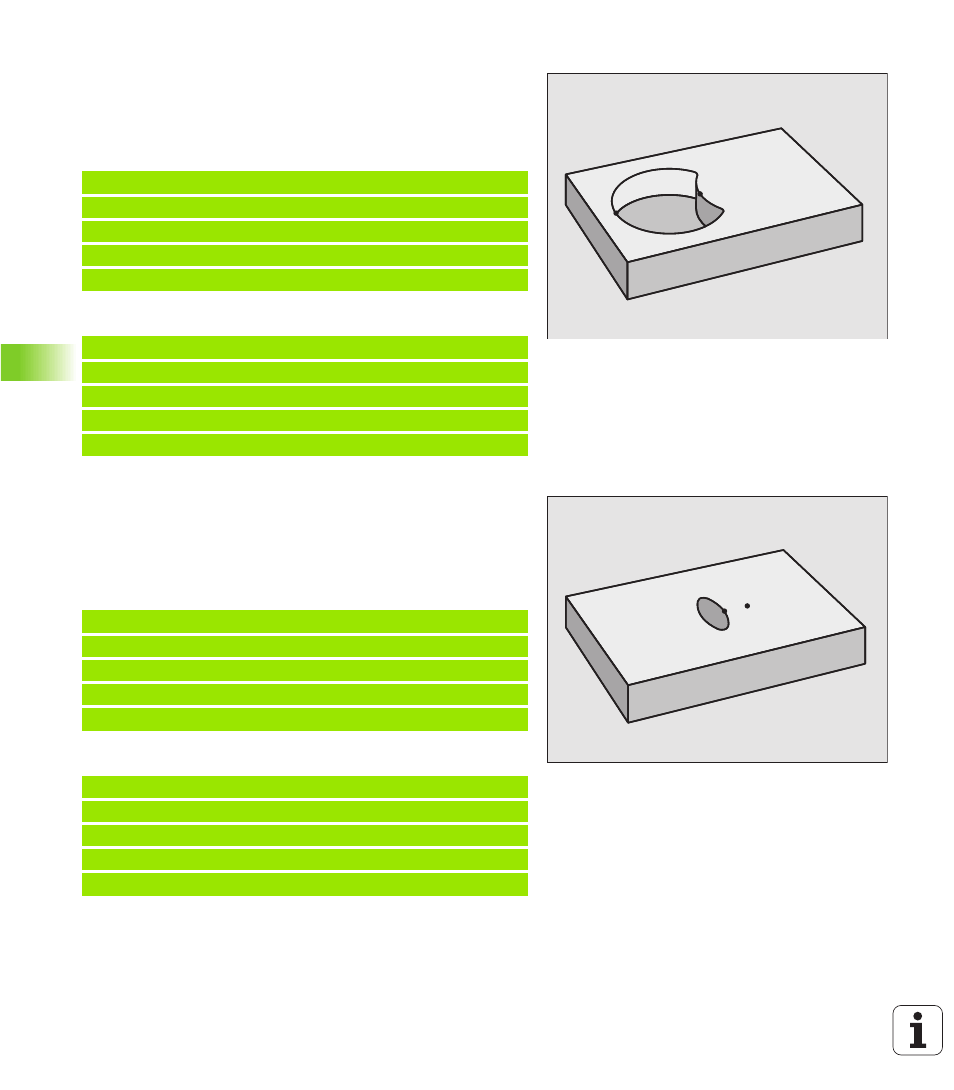

"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
n
A deve essere una tasca e B un'isola.
n
A deve iniziare al di fuori di B.
Superficie A:
Superficie B:
Superficie di "intersezione"
E' richiesta la lavorazione della superficie coperta da A e B. (le superfici
con sovrapposizione semplice non devono essere lavorate.)
n A e B devono essere tasche.
n A deve iniziare all'interno di B.
Superficie A:
Superficie B:
A
B
N5 1 0 G 98 L 1 *
N5 2 0 G 01 G 42 X+ 1 0 Y +5 0 *
N5 3 0 I +3 5 J+ 5 0 *
N5 4 0 G 02 X +1 0 Y + 50 *
N5 5 0 G 98 L 0 *
N5 6 0 G 98 L 2 *
N5 7 0 G 01 G 41 X+ 9 0 Y +5 0 *
N5 8 0 I +6 5 J+ 5 0 *
N5 9 0 G 02 X +9 0 Y + 50 *
N6 0 0 G 98 L 0 *
A
B
N5 1 0 G 98 L 1 *
N5 2 0 G 01 G 42 X+ 6 0 Y +5 0 *
N5 3 0 I +3 5 J+ 5 0 *
N5 4 0 G 02 X +6 0 Y + 50 *
N5 5 0 G 98 L 0 *
N5 6 0 G 98 L 2 *
N5 7 0 G 01 G 42 X+ 9 0 Y +5 0 *
N5 8 0 I +6 5 J+ 5 0 *
N5 9 0 G 02 X +9 0 Y + 50 *
N6 0 0 G 98 L 0 *
