HEIDENHAIN iTNC 530 (340 422) ISO programming Manuale d'uso
Pagina 378
378
8 Programmazione: Cicli
8.
9
C
ic
li
d
i s
p
ia
n
a
tu
ra
U
U
U
U

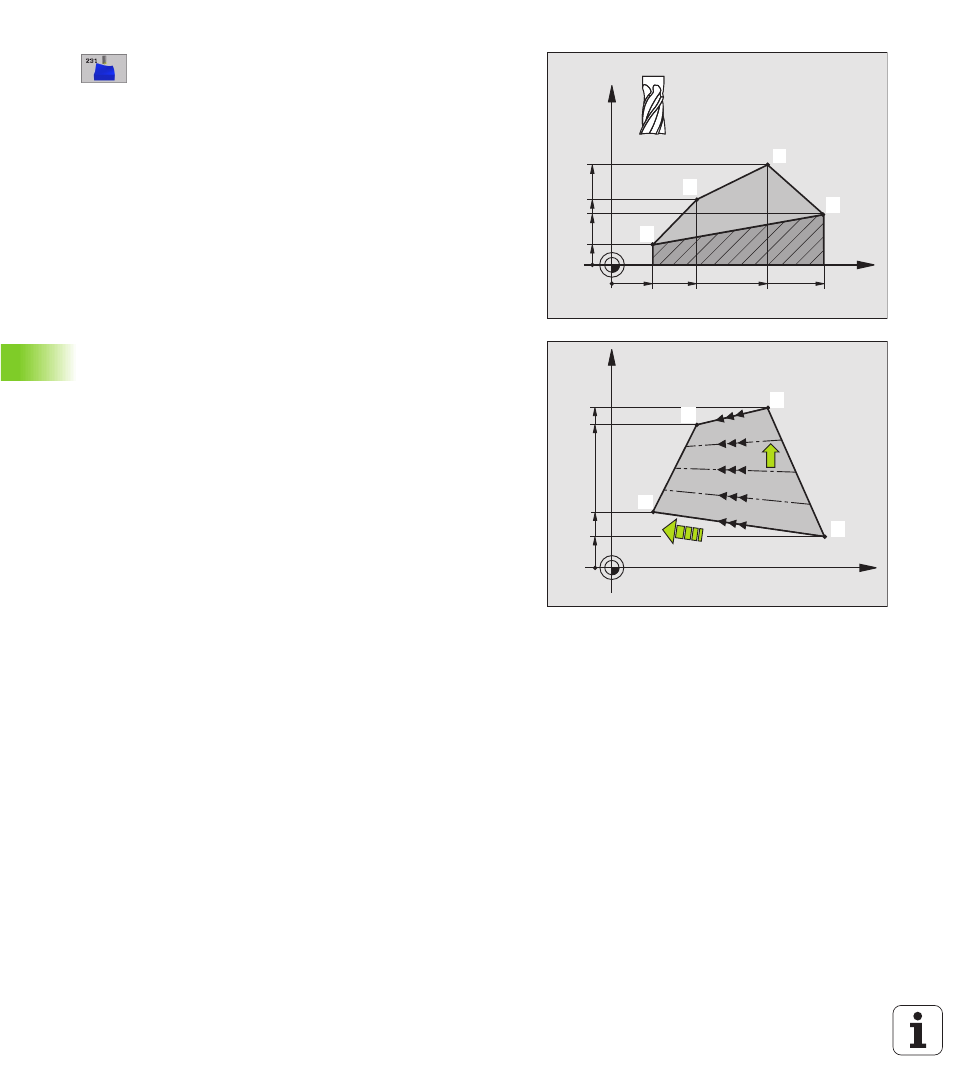

PUNTO DI PARTENZA 1º ASSE
Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse principale del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 2º ASSE
Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse secondario del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 3º ASSE
Q227 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse mandrino
U
U
U
U
2º PUNTO 1º ASSE
Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro
U
U
U
U
2º PUNTO 2º ASSE
Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro
U
U
U
U
2º PUNTO 3º ASSE
Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino
U
U
U
U
3º PUNTO 1º ASSE
Q231 (in valore assoluto):
coordinata del punto
3
nell'asse principale del piano di
lavoro
U
U
U
U
3º PUNTO 2º ASSE
Q232 (in valore assoluto):
coordinata del punto
3
nell'asse secondario del piano
di lavoro
U
U
U
U
3º PUNTO 3º ASSE
Q233 (in valore assoluto):
coordinata del punto
3
nell'asse del mandrino
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
11
12
13
14
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
11
12
13
14
