HEIDENHAIN iTNC 530

55

2.

4 D

e

te

rm

in

az

io

n

e

d

e

ll

'o

ri

g

in

e

(

s

en

z

a

s

is

tem

a d

i

ta

s

tat

u

ra 3D

)

Memorizzazione delle origini nella tabella Preset

La tabella Preset ha il nome PRESET.PR ed è memorizzata nella
directory TNC:\. PRESET.PR può essere modificata solo nel modo
operativo Manuale e Vol. elettronico. Nel modo operativo
Memorizzazione/Editing programma la tabella può essere solo letta,
ma non modificata.

Esistono più possibilità per memorizzare nella tabella Preset origine/
rotazioni base:

n

Mediante cicli di tastatura nel modo operativo Manuale oppure Vol.
elettronico

(vedere il manuale utente Cicli del sistema di tastatura,

Capitolo 2)

n

Mediante i cicli di tastatura da 400 a 402 e da 410 a 419 in modo
automatico (vedere il manuale utente Cicli del sistema di tastatura,
Capitolo 3)

n

Mediante conferma dell’origine attuale, che è stata impostata in
modo manuale tramite i tasti di movimentazione asse

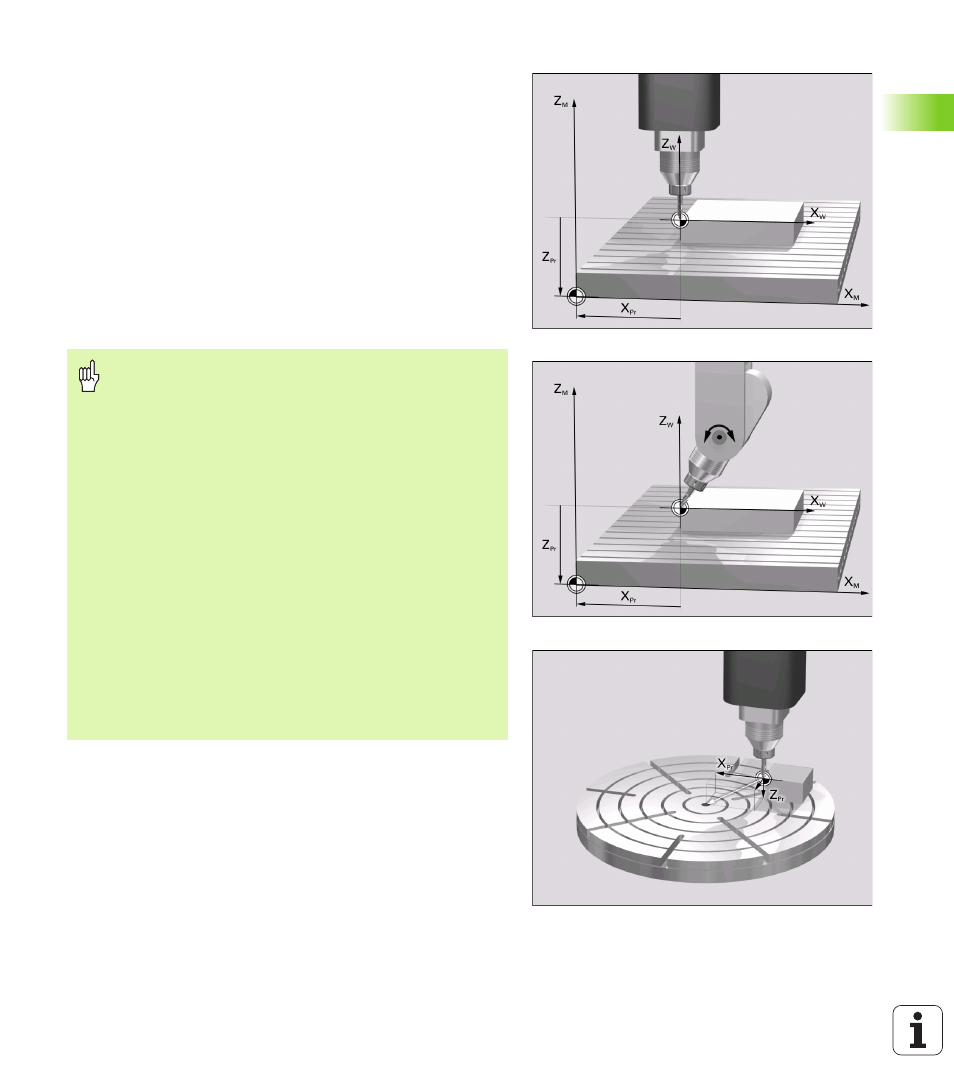

Spiegazione per i valori memorizzati nella tabella Preset

n

Macchina semplice con tre assi senza dispositivo orientabile
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al punto di riferimento (tenendo conto del segno, vedere la
figura a destra in alto)

n

Macchina con testa orientabile
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al punto di riferimento (tenendo conto del segno, vedere la
figura a destra)

n

Macchina con tavola rotante
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al centro della tavola (tenendo conto del segno, vedere la
figura a destra in basso)

La registrazione manuale di valori nella tabella Preset è
consentita solo se sulla macchina non sono installati
dispositivi orientabili. Costituisce un’eccezione a questa
regola la registrazione di rotazioni base nella colonna ROT.
Il motivo di ciò è costituito dal fatto che il TNC calcola la
geometria del dispositivo orientabile durante la
memorizzazione dei valori nella tabella Preset.

Durante l’impostazione dell’origine il TNC controlla se la
posizione degli assi orientabili coincide con i
corrispondenti valori del menu 3D ROT (in funzione del
parametro macchina 7500, Bit 5). Da questo consegue:

n

Se la funzione Rotazione del piano di lavoro è disattiva,
l’indicazione di posizione degli assi di rotazione deve
essere = 0° (event. azzerare gli assi di rotazione)

n

Se la funzione Rotazione del piano di lavoro è attiva, le
indicazioni di posizione degli assi di rotazione e gli angoli
registrati nel menu 3D ROT devono coincidere

Il costruttore della macchina può bloccare un numero
qualsiasi di righe della tabella Preset, per definire in
queste delle origini fisse (ad es. un centro della tavola
rotante). Tali righe sono marcate in colore diverso nella
tabella Preset (la marcatura standard è rossa).
