HEIDENHAIN iTNC 530

161

5

.5

L

a

v

or

o

c

o

n

t

a

be

ll

e

da

ti

d

i

ta

gl

io

Generazione di una nuova tabella dati di taglio

U

U

U

U

Selezionare il modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA

U

U

U

U

Selezione della Gestione file dati: premere il tasto PGM MGT

U

U

U

U

Selezionare la directory nella quale le tabelle dati di taglio devono
essere memorizzate (Standard: TNC:\)

U

U

U

U

Inserire un qualsiasi nome di file, il tipo di file .CDT e confermare con
il tasto ENT

U

U

U

U

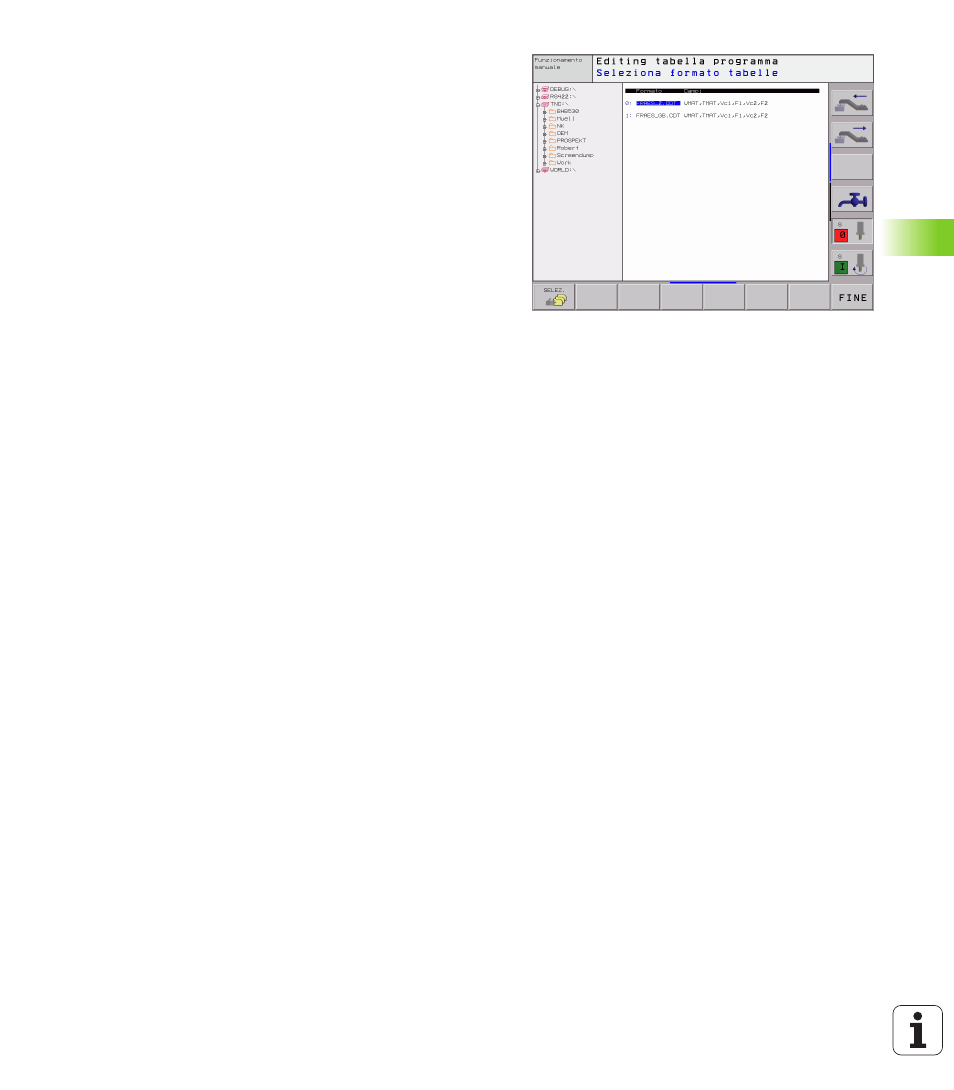

Il TNC visualizza nella metà destra dello schermo vari formati di
tabella (in funzione della macchina; vedere l'esempio in alto a destra)
che differiscono per il numero delle combinazioni velocità di taglio/
avanzamento. Portare il campo chiaro con i tasti freccia sul formato
tabella desiderato e confermare con il tasto ENT. Il TNC genera una
nuova tabella dati di taglio vuota.

Dati necessari nella tabella utensili

n

Raggio utensile - Colonna R (DR)

n

Numero dei taglienti (solo per frese) - Colonna CUT

n

Tipo utensile – Colonna TIPO

n

Il tipo di utensile influenza il calcolo dell'avanzamento di traiettoria:
Frese: F = S · f

Z

z

Tutti gli altri utensili: F = S · f

U

S: Numero di giri mandrino
f

Z

: Avanzamento per tagliente

f

U

: Avanzamento per giro

z: Numero dei taglienti

n

Materiale tagliente - Colonna TMAT

n

Nome della tabella dati di taglio da utilizzare per questo utensile -
Colonna CDT

n

Il tipo di utensile, il materiale tagliente e il nome della tabella dati di
taglio vengono selezionati tramite softkey nella tabella utensili
(vedere "Tabella utensili: dati utensile supplementari per il calcolo
automatico del n. giri e dell'avanzamento", pag. 143)
.
