HEIDENHAIN TNC 640 63
2.4 V
isualizzazioni di stat
o 2.4 Visualizzazioni di stato

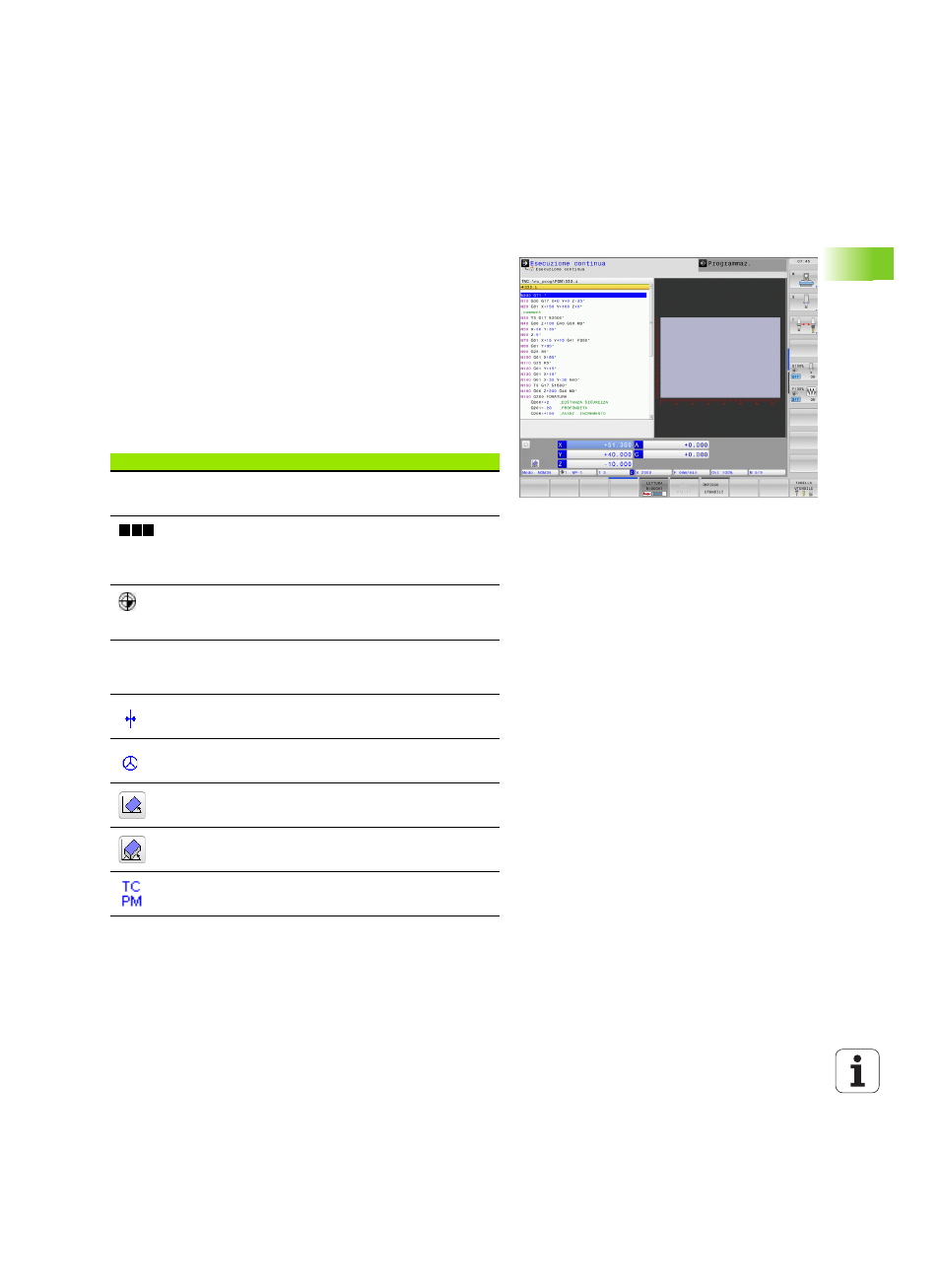

Visualizzazione di stato "generale"
La visualizzazione di stato generale nella parte inferiore dello schermo
informa sullo stato corrente della macchina. Essa compare
automaticamente nelle modalità
„ Esecuzione singola ed Esecuzione continua, salvo selezione
specifica della funzione di visualizzazione "Grafica",
„ Introduzione manuale dati.
Nelle modalità operative Funzionamento manuale e Volantino
elettronico la visualizzazione di stato compare nella finestra grande.
Informazioni della visualizzazione di stato
Icona Significato
Indicazione di posizione: modo coordinate reali,
nominali o percorso residuo
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. La sequenza e il numero di
assi visualizzati sono definiti dal costruttore della
macchina. Consultare il manuale della macchina
Numero dell’origine attiva dalla tabella Preset. Se
l’origine è stata impostata manualmente, il TNC
visualizza dietro il simbolo il testo MAN
L'indicazione dell'avanzamento in pollici corrisponde
alla decima parte del valore effettivo. Numero giri S,
avanzamento F, funzione ausiliaria M attiva
Asse bloccato
Possibilità di traslare l'asse con il volantino
Traslazione assi tenendo conto della rotazione base
Traslazione assi nel piano di lavoro ruotato
Funzione M128 o FUNCTION TCPM attiva
REALE
X Y Z
F S M
