184 Programmazione: programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
Punto finale
Premesse per la selezione del punto finale:
„ raggiungibile senza collisioni
„ vicino all'ultimo punto del profilo
„ per escludere il rischio di danneggiamento del profilo: il punto finale
ottimale si trova sul prolungamento della traiettoria utensile per la
lavorazione dell'ultimo elemento di profilo.
Esempio

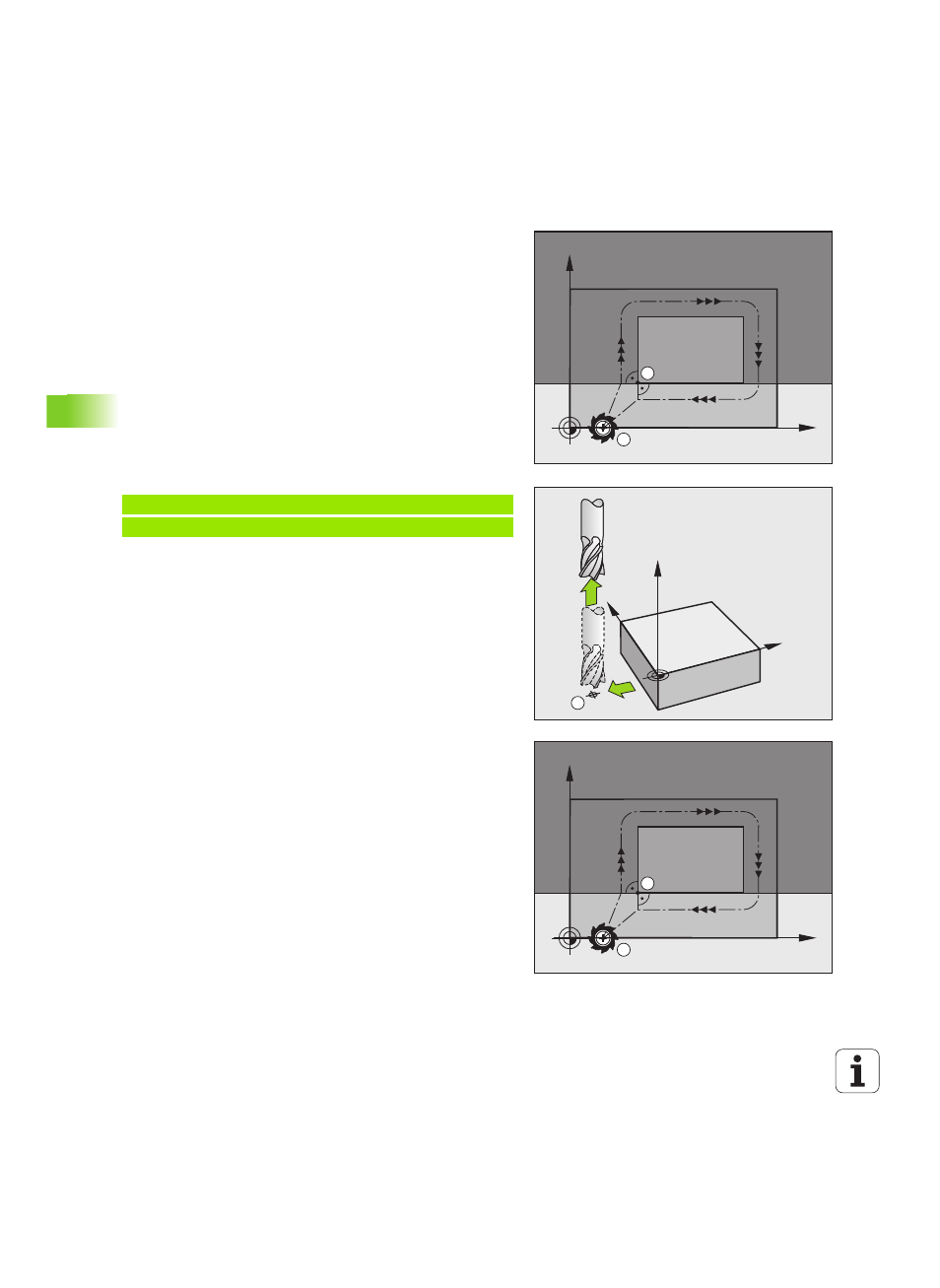

Figura in alto a destra: definendo il punto finale nel campo grigio scuro,
il profilo viene danneggiato nell'avvicinamento al punto finale del
profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse del
mandrino. Vedere figura in centro a destra.
Blocchi esemplificativi NC
Punto di partenza e punto finale comuni
Per i punti di partenza e finale comuni non programmare alcuna
correzione del raggio.
Per escludere il rischio di danneggiamento del profilo: il punto di
partenza ottimale si trova tra i prolungamenti delle traiettorie utensile
per la lavorazione del primo e dell'ultimo elemento di profilo.
Esempio
Figura in alto a destra: definendo il punto finale nel campo tratteggiato,
il profilo viene danneggiato nell'avvicinamento al primo punto del
profilo.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
