HEIDENHAIN TNC 640 189
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

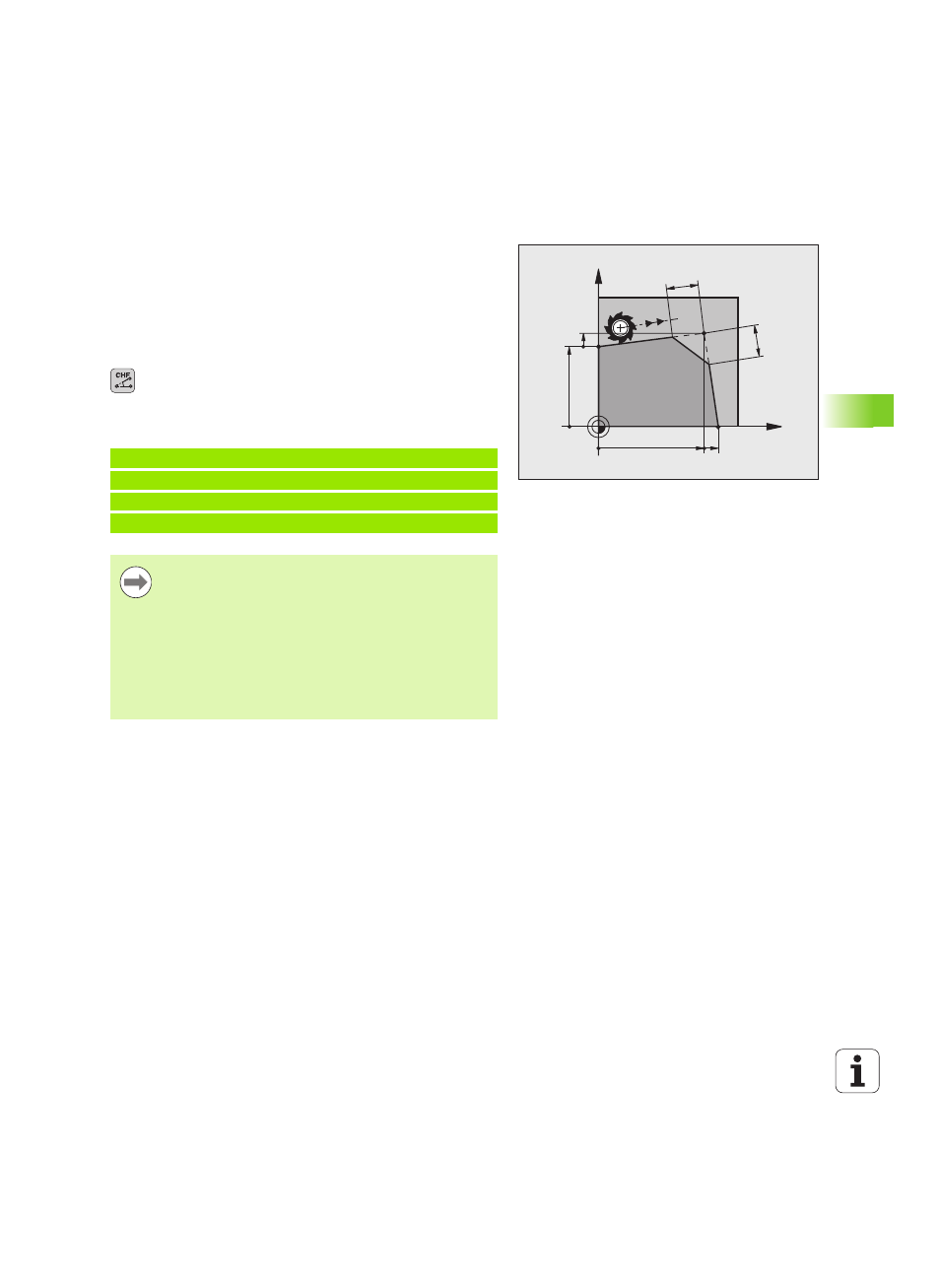

Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco G24 si devono programmare
entrambe le coordinate del piano nel quale verrà eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco G24 deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale.
U Lunghezza smusso : lunghezza dello smusso, se
necessario:
U Avanzamento F (attivo solo nel blocco G24)
Blocchi esemplificativi NC
X
Y
40
12 30
5
12
5
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
La lavorazione del profilo non può iniziare con un blocco
G24
.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo viene tagliato dallo smusso e non viene più
considerato parte del profilo.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco G24 ridiventa attivo
l'avanzamento programmato nel blocco precedente.
