HEIDENHAIN TNC 640 307
9.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
Precalcolo di un profilo con correzione del raggio
(LOOK AHEAD): M120
Comportamento standard
Se il raggio dell'utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l'esecuzione del
programma ed emette un messaggio d'errore. La funzione M97
(vedere "Lavorazione di piccoli gradini di profilo: M97" a pagina 301)
impedisce questo messaggio d'errore, ma causa un danneggiamento
del profilo ed eventuale spostamento dello spigolo.
In caso di sottosquadra l'utensile potrebbe danneggiare il profilo.
Comportamento con M120

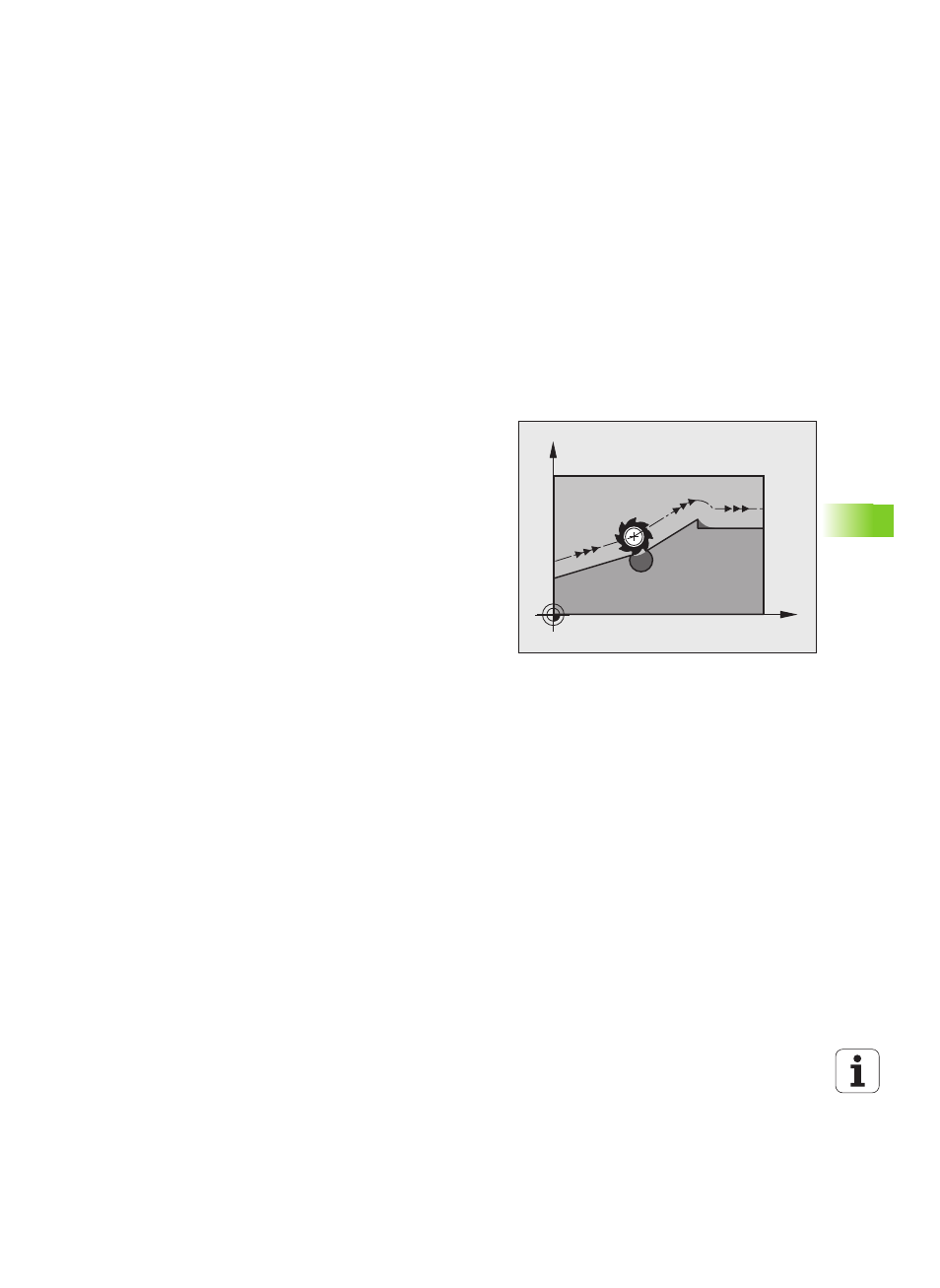

Il TNC controlla la presenza di sottosquadra e intersezioni sui profili da
eseguire con correzione del raggio e calcola in anticipo, dal blocco
attivo, la traiettoria dell'utensile. I punti nei quali l'utensile
danneggerebbe il profilo non vengono lavorati (evidenziati in scuro
nella figura). La funzione M120 può essere anche utilizzata per
elaborare i dati di digitalizzazione o i dati generati da un sistema di
programmazione esterno con la funzione di correzione del raggio
utensile. In questo modo si possono compensare gli scostamenti dal
raggio utensile teorico.
Il numero di blocchi (al massimo 99) calcolabili in anticipo deve essere
definito con l'istruzione LA (ingl. Look Ahead: guardare in avanti) dopo
la funzione M120. Quanto maggiore è il numero di blocchi che il TNC
deve calcolare in anticipo, tanto maggiore sarà il tempo di
elaborazione.
Inserimento
Inserendo la funzione M120 in un blocco di posizionamento, il TNC
continuerà il dialogo per questo blocco, richiedendo il numero di
blocchi LA da calcolare in anticipo.
X
Y
