HEIDENHAIN TNC 640 203
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

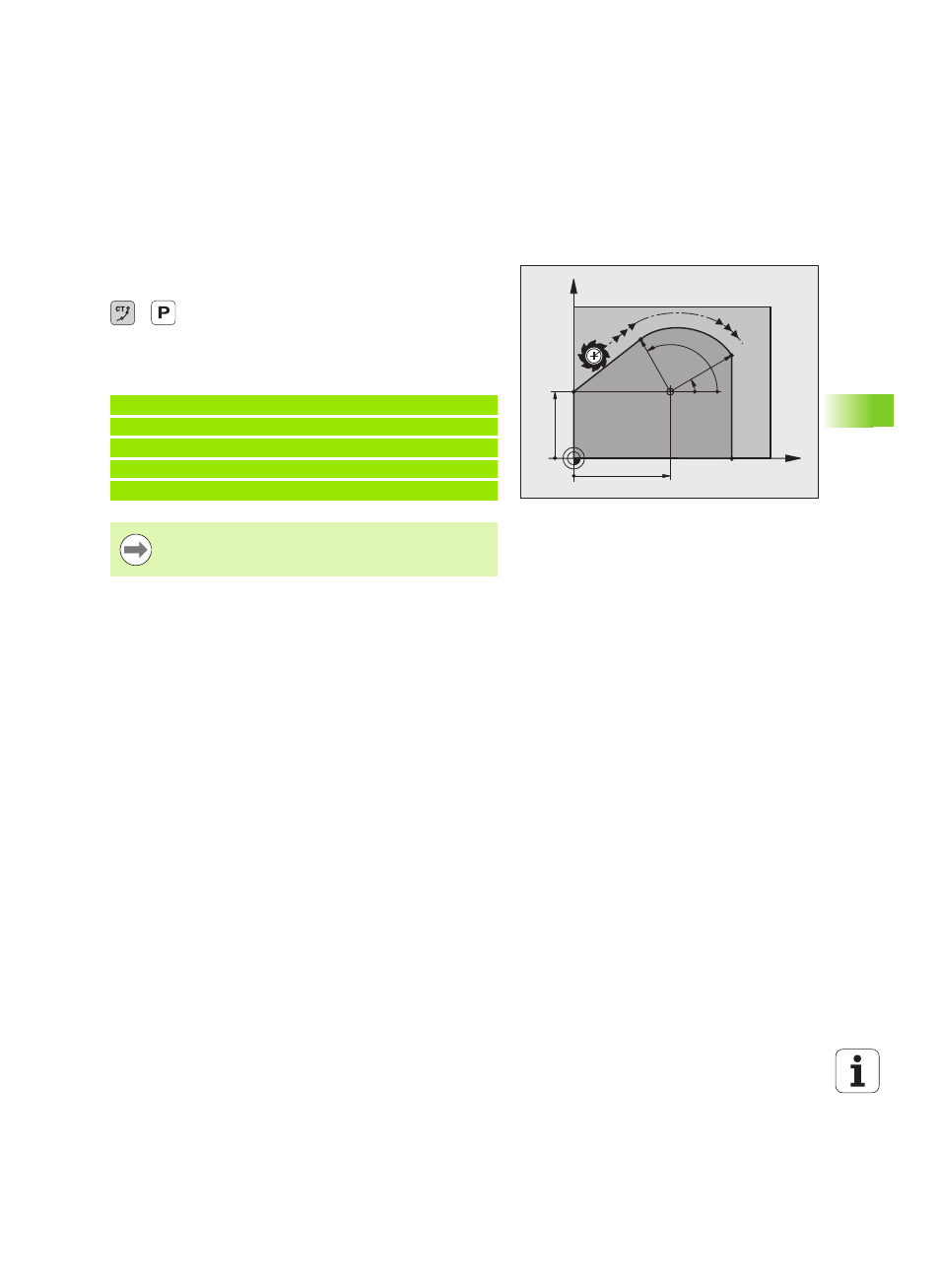

Traiettoria circolare G16 con raccordo
tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
U Coordinate polari raggio R : inserire la distanza del
punto finale dell'arco dal polo I, J
U Coordinate polari angolo H : posizione angolare del
punto finale della traiettoria circolare
Blocchi esemplificativi NC
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Il polo non è il centro della circonferenza!
