HEIDENHAIN TNC 640 221
7.
6 Esempi di pr
ogr
ammazione

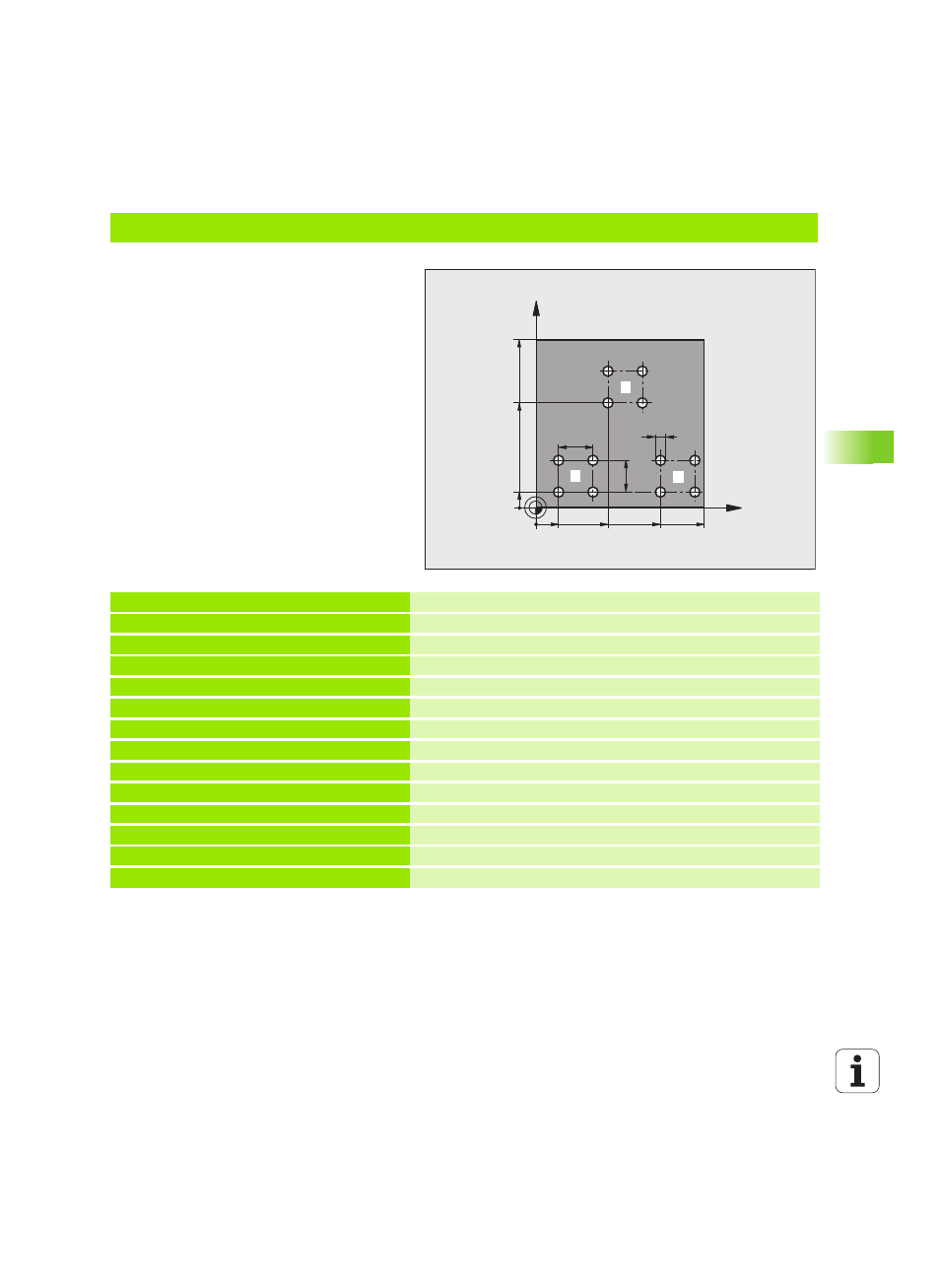

Esempio: gruppi di fori
Esecuzione del programma
„ Posizionamento sui gruppi di fori nel programma
principale
„ Chiamata gruppo di fori (sottoprogramma 1)
„ Una sola programmazione del gruppo di fori nel
sottoprogramma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 * Chiamata utensile
N40 G00 G40 G90 Z+250 * Disimpegno utensile
N50 G200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-30 ;PROFONDITÀ
Q206=300 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERF.
Q204=2 ;2ª DIST. DI SICUREZZA
Q211=0 ;TEMPO ATTESA SOTTO
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
