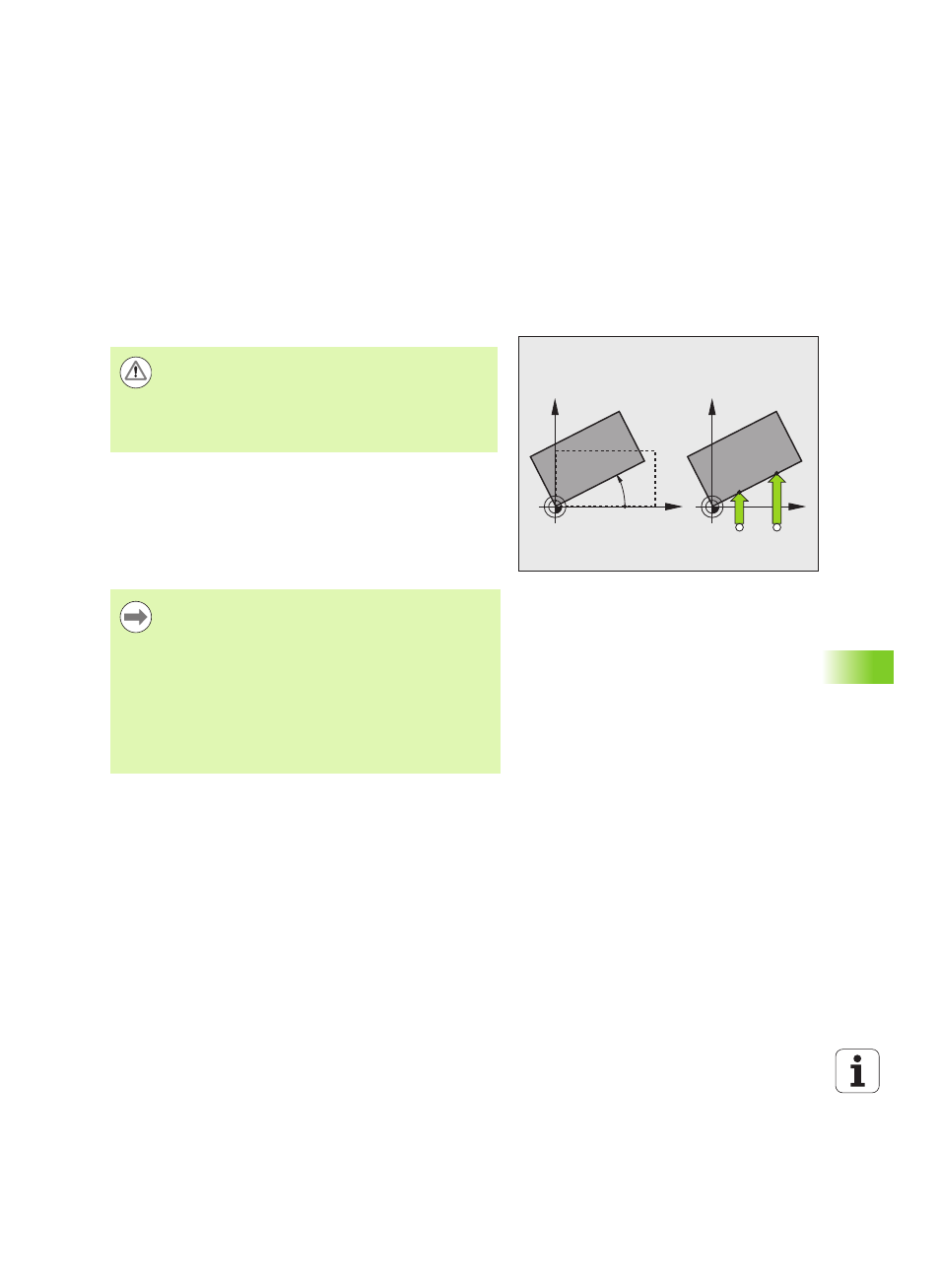

HEIDENHAIN TNC 640 393
13.7 Compensazione della posizione obliqua del pezz
o con il sist
ema di
tastat
ur
a 3D
13.7 Compensazione della posizione
obliqua del pezzo con il sistema
di tastatura 3D
Introduzione
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una "rotazione base".
A tale scopo il TNC imposta per l'angolo di rotazione l'angolo che una
superficie del pezzo deve formare con l'asse di riferimento dell'angolo
del piano di lavoro. Vedere figura a destra.
Il TNC memorizza la rotazione base, in funzione dell'asse utensile,
nelle colonne SPA, SPB o SPC della tabella Preset.
X
Y
PA
X
Y
A B
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Nel caso in cui si utilizzino funzioni di tastatura nel piano di
lavoro ruotato, è necessario impostare 3D ROT per i modi
operativi manuali e automatici su Attivo.
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre
perpendicolarmente all'asse di riferimento dell'angolo.
Per calcolare correttamente la rotazione base
nell'esecuzione del programma occorre programmare nel
primo blocco di spostamento sempre entrambe le
coordinate del piano di lavoro.
Si può impiegare una rotazione base anche in
combinazione con la funzione PLANE, in questo caso si
deve attivare prima la rotazione base e poi la funzione
PLANE.
