HEIDENHAIN TNC 640 207
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

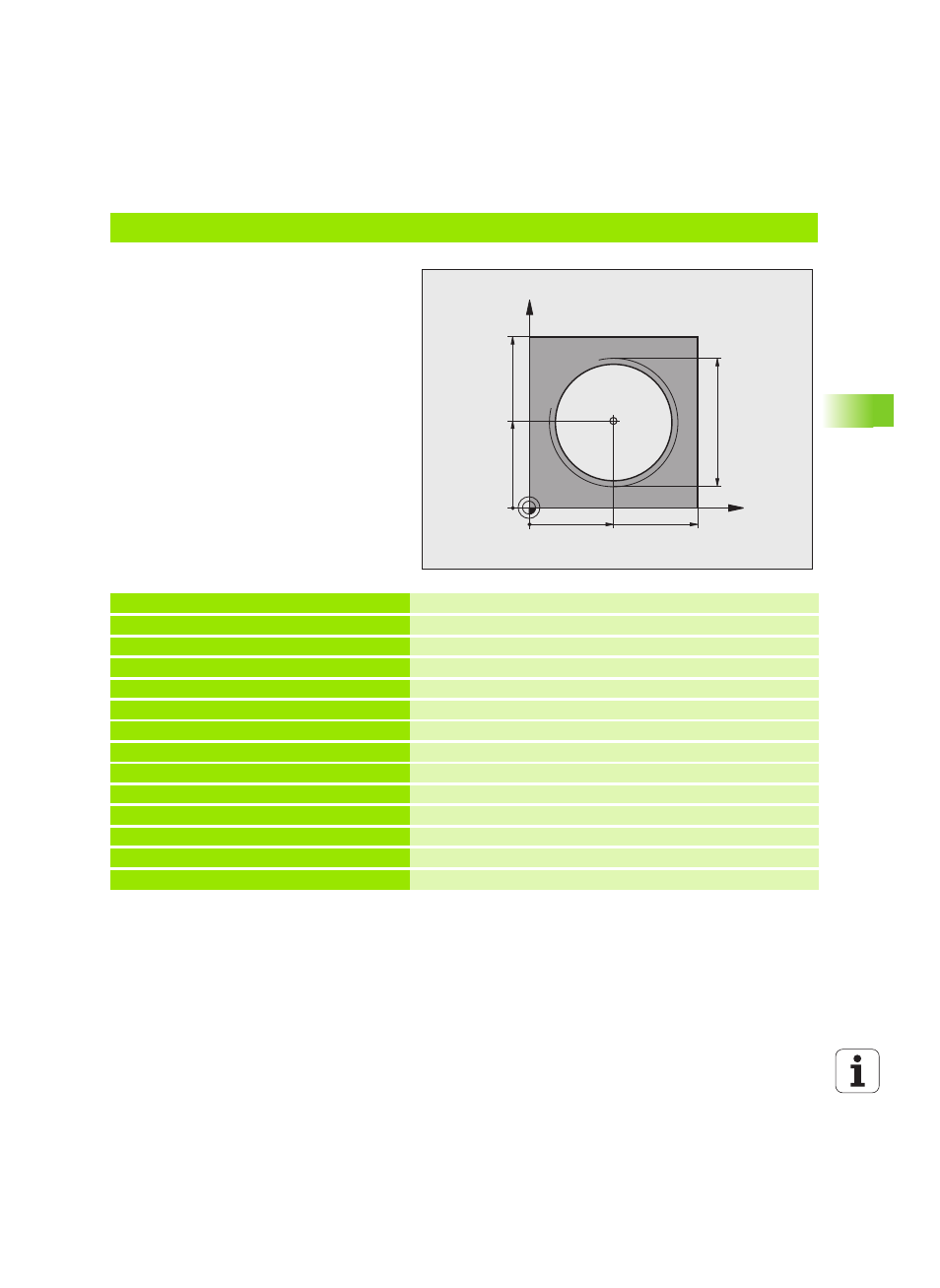

Esempio: traiettoria elicoidale
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 * Chiamata utensile
N40 G00 G40 G90 Z+250 * Disimpegno utensile
N50 X+50 Y+50 * Preposizionamento utensile
N60 G29 * Conferma dell'ultima posizione programmata quale polo
N70 G01 Z-12,75 F1000 M3 * Posizionamento alla profondità di lavorazione
N80 G11 G41 R+32 H+180 F250 * Posizionamento sul primo punto del profilo
N90 G26 R2 * Raccordo
N100 G13 G91 H+3240 Z+13,5 F200 * Percorso elicoidale
N110 G27 R2 F500 * Distacco tangenziale
N120 G01 G40 G90 X+50 Y+50 F1000 * Disimpegno utensile, fine programma
N130 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
