HEIDENHAIN TNC 640 333
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)

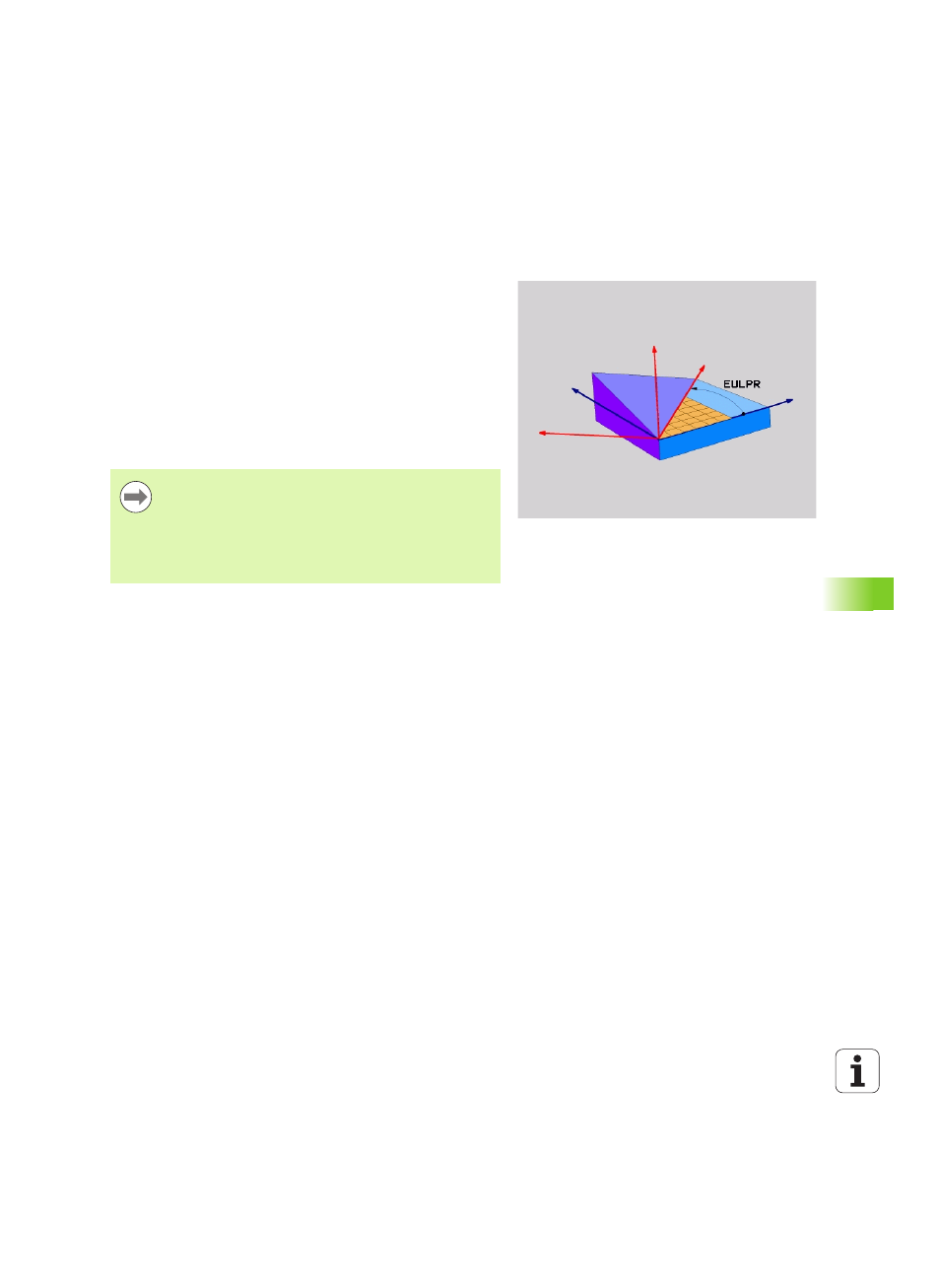

Definizione del piano di lavoro mediante angoli
di Eulero: PLANE EULER
Applicazione
Gli angoli di Eulero definiscono un piano di lavoro utilizzando fino a tre
rotazioni intorno al sistema di coordinate ruotato. I tre angoli di
Eulero sono stati definiti dal matematico svizzero Eulero. Trasferendoli
al sistema di coordinate della macchina, si ottengono i seguenti
significati:
Angolo di
precessione EULPR Rotazione del sistema di coordinate intorno
all'asse Z
Angolo di nutazione
EULNUT Rotazione del sistema di coordinate intorno
all'asse X ruotato con l’angolo di precessione
Angolo di rotazione
EULROT Rotazione del piano di lavoro ruotato intorno
all’asse Z ruotato
Prima della programmazione
L'ordine delle rotazioni descritto in precedenza è
indipendente dall'asse utensile attivo.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 342.
