HEIDENHAIN TNC 640 337
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione del piano di lavoro mediante tre
punti: PLANE POINTS
Applicazione
Un piano di lavoro può essere definito in modo univoco indicando tre
punti qualsiasi da P1 a P3 di tale piano. Questa possibilità è
realizzata dalla funzione PLANE POINTS.

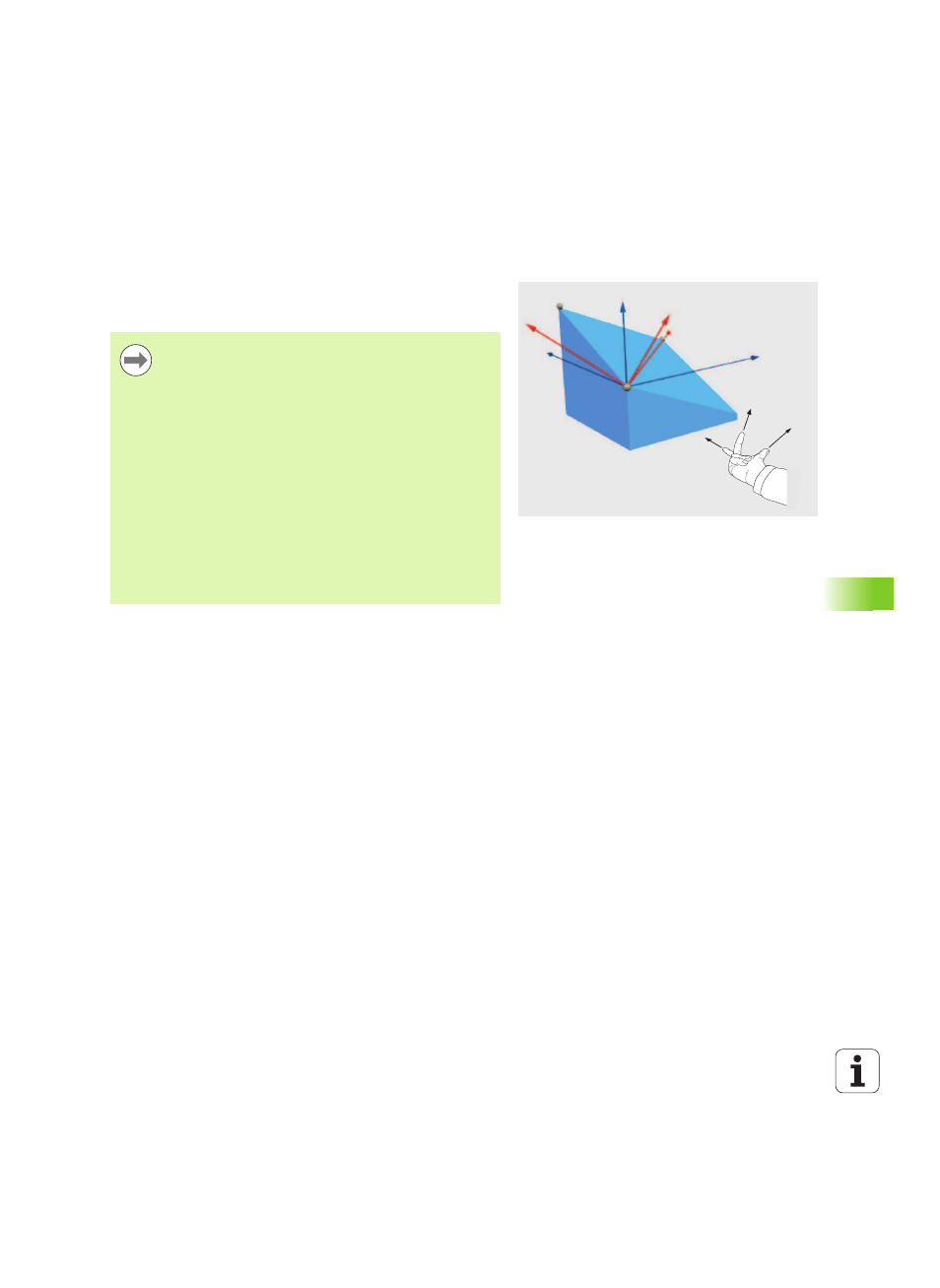

+X
+Y
+Z
P1
P2
P3
Prima della programmazione
Il collegamento dal punto 1 al punto 2 definisce la direzione
dell'asse principale orientato (X con asse utensile Z).
La direzione dell'asse utensile ruotato è determinata dalla
posizione del 3º punto rispetto alla linea di collegamento
tra il punto 1 e il punto 2. Utilizzando la regola della mano
destra (pollice = asse X, indice = asse Y, medio = asse Z,
vedere figura in alto a destra), si ottiene: il pollice (asse X)
indica dal punto 1 al punto 2, l'indice (asse Y) è rivolto in
parallelo all'asse Y ruotato in direzione del punto 3. Il
medio indica quindi la direzione dell'asse utensile ruotato.
I tre punti definiscono l'inclinazione del piano. La posizione
dell'origine attiva non viene modificata dal TNC.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 342.
