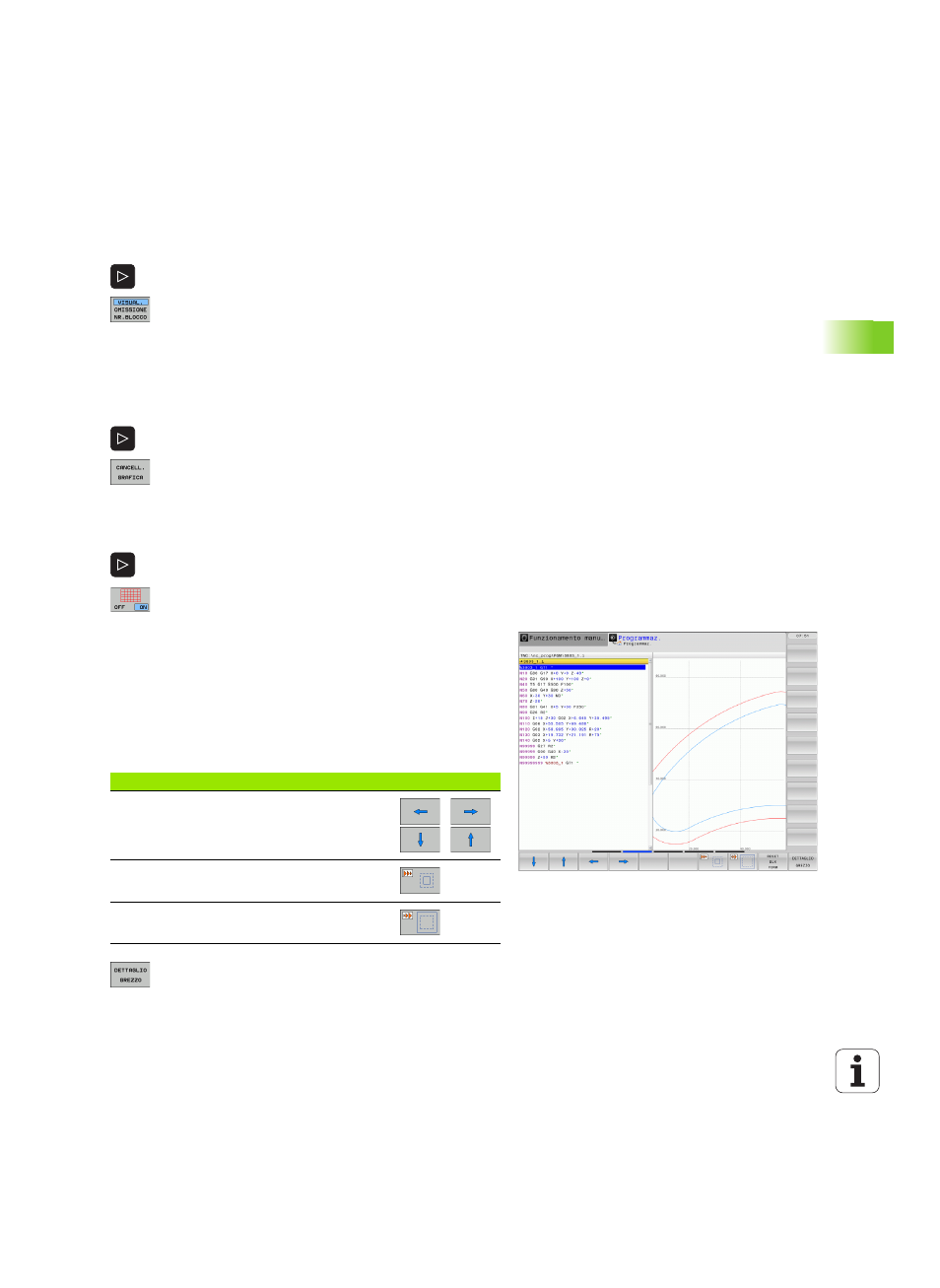

Pagina 131: Ingrandimento/riduzione di un dettaglio, 5 gr afica di pr ogr ammazione
HEIDENHAIN TNC 640
131
4.5 Gr
afica di pr
ogr
ammazione
Visualizzazione e mascheratura di numeri di
blocco
U
Commutare il livello softkey: vedere figura
U
Visualizzazione numeri di blocco: portare il softkey
VISUAL. OMISSIONE NR. BLOCCO su VISUALIZZA
U
Maschera visualizzazione numeri di blocco: portare il
softkey VISUAL. OMISSIONE NR. BLOCCO su
OMISSIONE
Cancellazione della grafica
U
Commutare il livello softkey: vedere figura
U
Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
Visualizzazione delle linee del reticolo
U
Commutare il livello softkey: vedere figura
U
Visualizzazione delle linee del reticolo: premere il
softkey "Visualizza linee reticolo"
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con un riquadro si può selezionare il dettaglio da ingrandire o da
ridurre.
U
Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2° livello, vedere figura)
Sono disponibili le seguenti funzioni:
U
Con il softkey DETTAGLIO GREZZO confermare il
campo selezionato
Con il softkey RESET BLK FORM si ripristina il dettaglio originale
Funzione
Softkey
Visualizzazione e spostamento del riquadro. Per
lo spostamento tenere premuto il relativo
softkey
Riduzione riquadro: per la riduzione tenere
premuto il softkey
Ingrandimento riquadro: per l'ingrandimento
tenere premuto il softkey
