HEIDENHAIN TNC 640 229
8.2 Ser
ie di pezzi – P
a
ra
metr
i Q in
v
e
ce di v
a
lor
i numer
ici
8.2 Serie di pezzi – Parametri Q
invece di valori numerici
Applicazione
Con la funzione parametrica Q D0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Blocchi esemplificativi NC
Per serie di pezzi si programmano, ad es., le quote caratteristiche del
pezzo come parametri Q.
Per la lavorazione dei singoli pezzi assegnare quindi a ciascuno di
questi parametri un determinato valore numerico.
Esempio

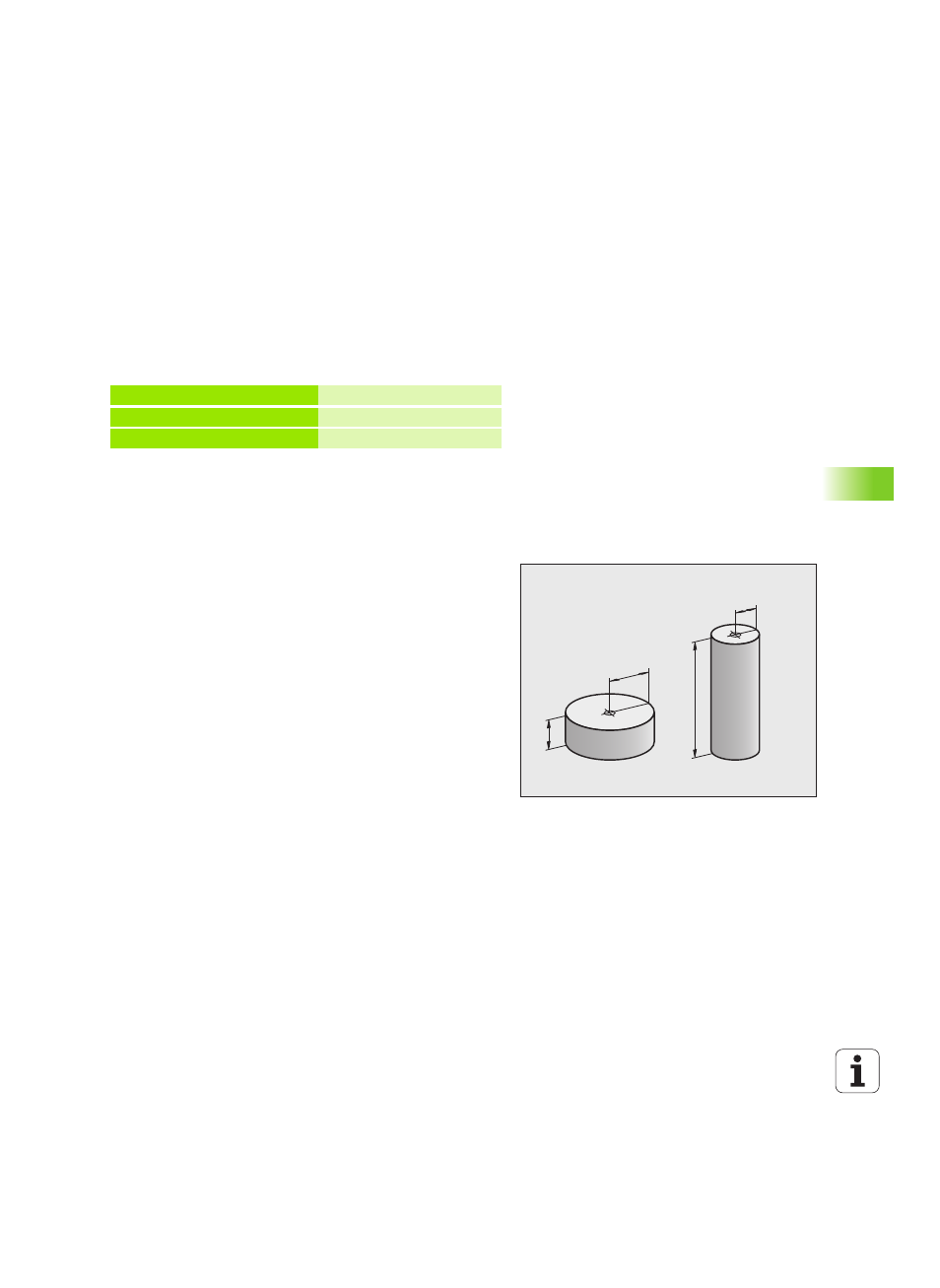

Cilindro con parametri Q
N150 D00 Q10 P01 +25 * Assegnazione
... Q10 assume il valore 25
N250 G00 X +Q10 * corrispondente a G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2
Raggio cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
