352 Programmazione: lavorazione a più assi
1
1
.4 F
unzioni ausiliar
ie per assi r
o
tativi
Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione-software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse rotativo,
l'offset risultante negli assi lineari deve essere calcolato ed eseguito in
un blocco di posizionamento.

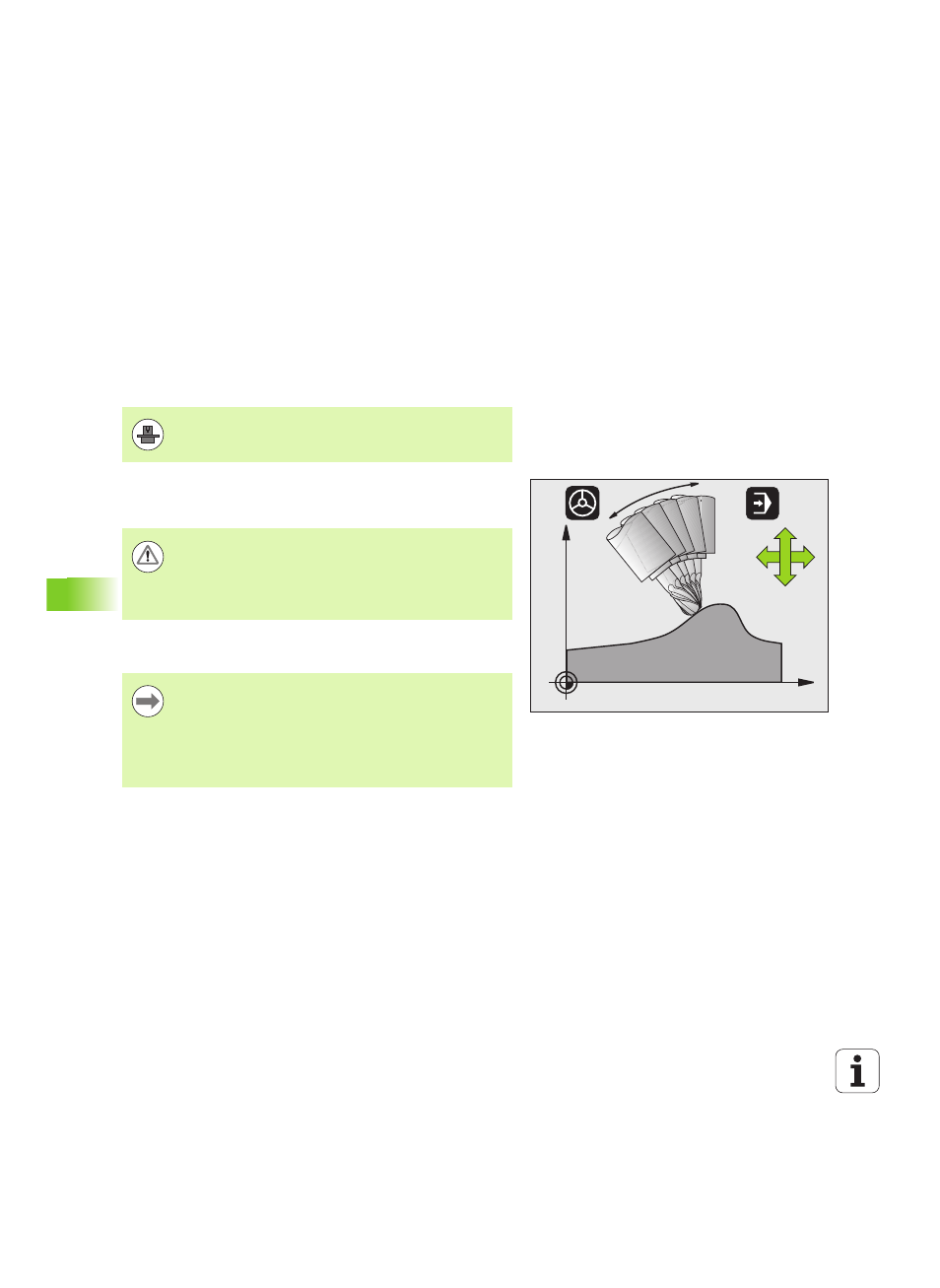

Comportamento con M128 (TCPM: Tool Center Point
Management)
Se nel programma varia la posizione di un asse rotativo comandato da
programma, durante la rotazione la posizione della punta dell'utensile
rispetto al pezzo rimane invariata.
Dietro M128 è possibile inserire ancora un avanzamento con il quale il
TNC esegue i movimenti di compensazione sugli assi lineari.
M128 con tavole orientabili
Programmando un movimento della tavola orientabile con M128 attiva,
il TNC esegue anche la relativa rotazione del sistema di coordinate.
Ruotando, per esempio, l'asse C di 90° (con un posizionamento o uno
spostamento dell'origine) e programmando successivamente un
movimento nell'asse X, il TNC esegue il movimento nell'asse della
macchina Y.
Il TNC converte anche l'origine impostata, che si sposta a seguito del
movimento della tavola rotante.
La geometria della macchina deve essere definita nella
descrizione della cinematica dal suo costruttore.
X
Z
B
Z
X
Attenzione Pericolo per il pezzo da lavorare!
Nel caso di assi orientabili con dentatura Hirth: modificare
la posizione dell'asse rotativo unicamente dopo aver
portato l'utensile fuori ingombro. Il ritiro dalla dentatura
potrebbe altrimenti danneggiare il profilo.
Prima di eseguire posizionamenti con M91 oppure M92 e
prima di un T: annullare la funzione M128.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio frontale.
Con M128 attiva, il TNC riporta nella visualizzazione di stato
il simbolo TCPM.
