HEIDENHAIN TNC 640 399
13.8 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D

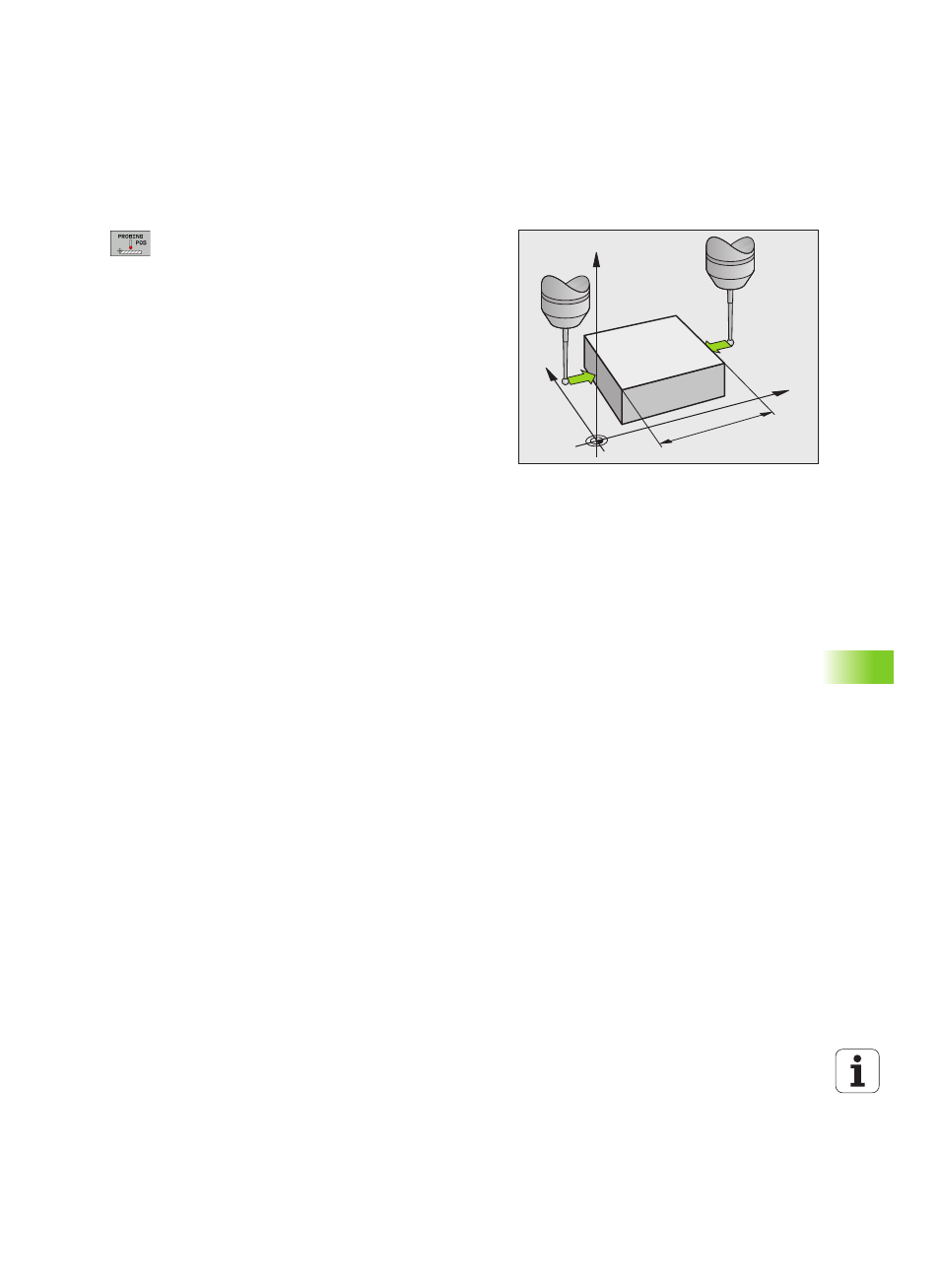

Determinazione delle quote di un pezzo
U Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U Posizionare il tastatore vicino al primo punto da
tastare A
U Selezionare la direzione di tastatura mediante softkey
U Tastatura: premere il tasto esterno di START
U Prendere nota del valore visualizzato quale origine
(solo nei casi ove l'origine determinata deve rimanere
attiva)
U Origine: inserire "0"
U Interruzione del dialogo: premere il tasto END
U Riselezione della funzione di tastatura: premere il
softkey TASTARE POS
U Posizionare il tastatore vicino al secondo punto da
tastare B
U Selezionare la direzione di tastatura con i softkey:
stesso asse ma direzione opposta rispetto alla prima
tastatura.
U Tastatura: premere il tasto esterno di START
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sull'asse di coordinata.
Reset dell'indicazione di posizione sui valori prima della misurazione
della lunghezza
U Selezione della funzione di tastatura: premere il softkey
TASTARE POS
U Ritastare il primo punto tastato
U Impostare l'origine sul valore annotato
U Interruzione del dialogo: premere il tasto END
Misurazioni di angoli
I sistemi di tastatura 3D consentono anche la determinazione di angoli
nel piano di lavoro. Si misura
„ l'angolo tra l'asse di riferimento dell'angolo e un bordo del pezzo
oppure
„ l'angolo tra due bordi
L'angolo misurato verrà visualizzato con un valore massimo di 90°.
Y
X
Z
A
B
l
