422 Prova ed esecuzione del programma
15.1 Gr
afica

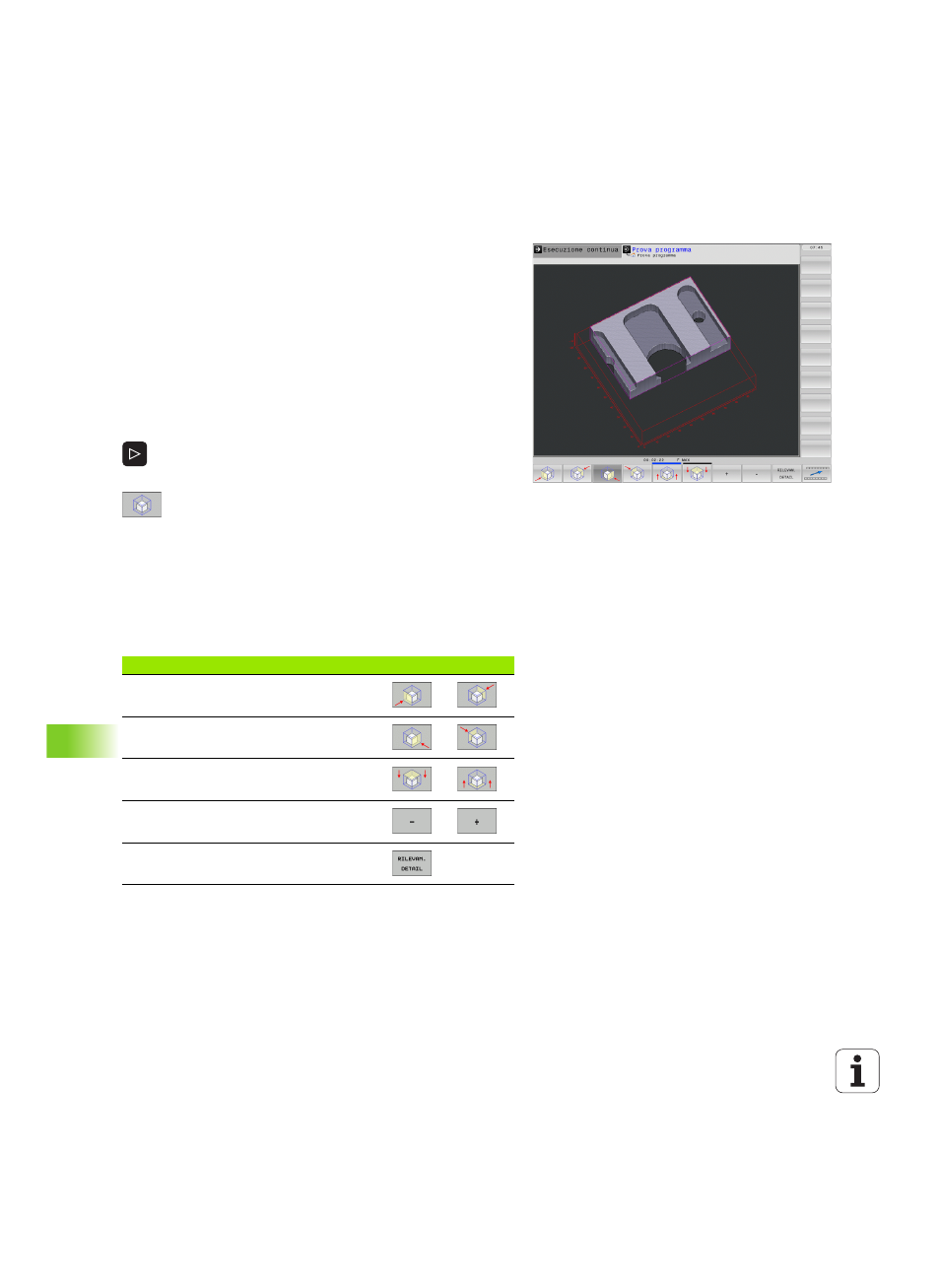

Ingrandimento di dettagli
I dettagli possono essere ingranditi in tutte le viste nel modo operativo
Prova programma e in uno dei modi operativi Esecuzione programma.
A tale scopo, la simulazione grafica oppure l'esecuzione del
programma deve essere fermata. La funzione di ingrandimento è
sempre attiva in tutte le modalità di rappresentazione.
Modifica dell'ingrandimento di un dettaglio
Softkey vedere tabella
U Se necessario, fermare la simulazione grafica
U Commutare il livello softkey nel modo operativo Prova programma o
in uno dei modi operativi di Esecuzione programma, finché viene
visualizzato il softkey per l'ingrandimento di un dettaglio:
U Commutare il livello softkey, finché viene visualizzato
il softkey di selezione delle funzioni di ingrandimento
di un dettaglio
U Selezionare le funzioni per l'ingrandimento di un
dettaglio
U Selezionare il lato del pezzo con il relativo softkey
(vedere tabella sottostante)
U Riduzione o ingrandimento del pezzo grezzo: tenere
premuto il softkey "–" o "+"
U Riavviare la prova del programma o l'esecuzione del
programma con il softkey AVVIO (RESET + AVVIO
ripristinano il pezzo grezzo originale)
Funzione Softkey
Selezione del lato sinistro/destro del pezzo
Selezione del lato anteriore/posteriore del
pezzo
Selezione del lato superiore/inferiore del
pezzo
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
