6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

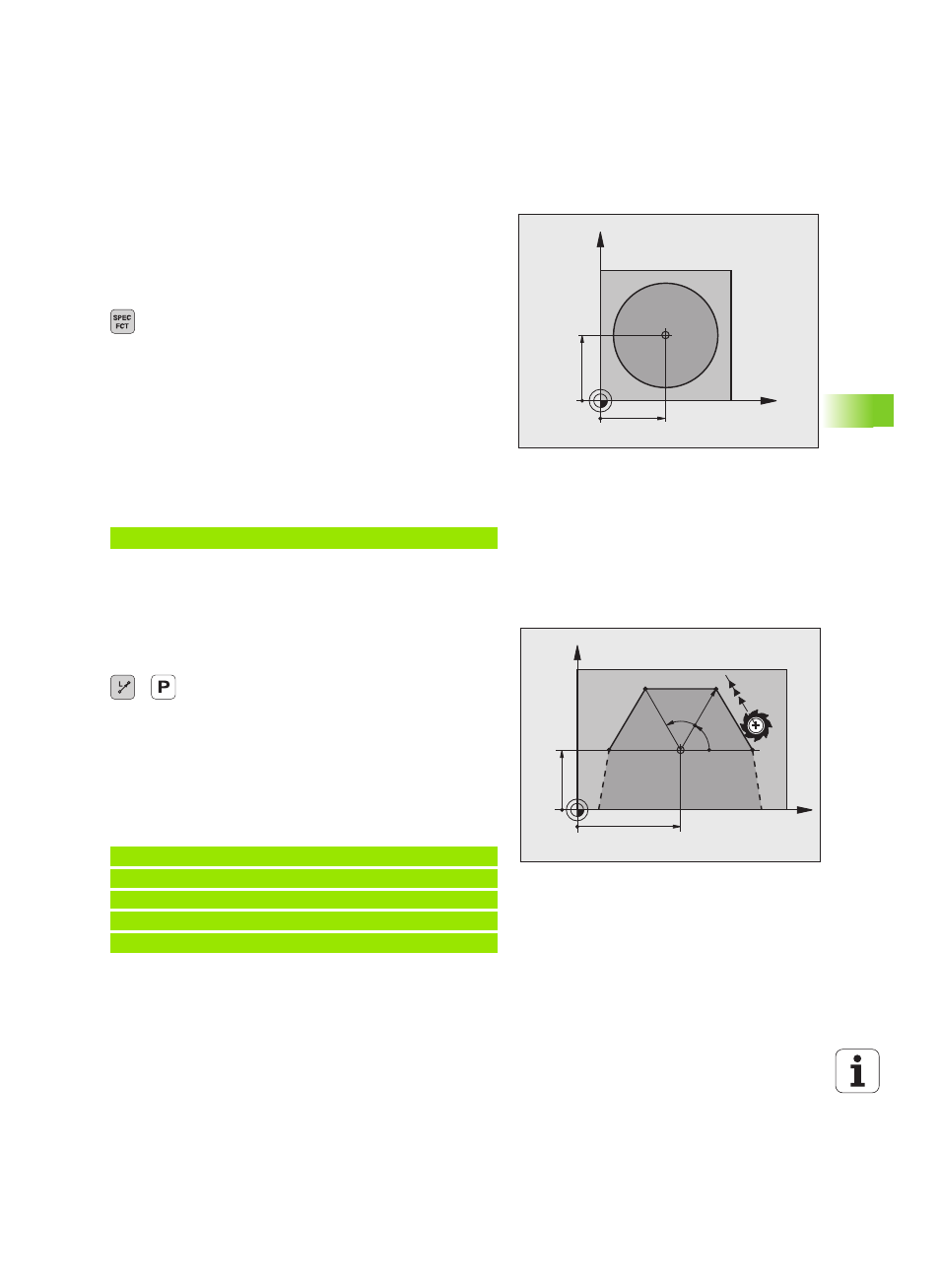

Origine delle coordinate polari: polo I, J
Il polo CC può essere definito in un qualsiasi punto del programma di
lavorazione prima di un'indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio.
U Programmazione del polo: premere il tasto SPEC FCT
U Selezionare il softkey FUNZIONI PROGRAMMA
U Selezionare il softkey DIN/ISO
U Selezionare il softkey I o J
U Coordinate : inserire le coordinate ortogonali del polo
oppure per confermare l'ultima posizione
programmata: inserire G29. Prima di programmare in
coordinate polari, occorre definire il polo. Il polo deve
essere programmato unicamente in coordinate
cartesiane. Il polo rimane attivo fino a quando non se
ne definisce uno diverso.
Blocchi esemplificativi NC
Retta in rapido G10
Retta con avanzamento G11 F
L'utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
U Coordinate polari raggio R : inserire la distanza del
punto finale della retta dal polo CC
U Coordinate polari angolo H : posizione angolare del
punto finale della retta tra –360° e +360°
Il segno di H viene determinato dall'asse di riferimento dell'angolo:
„ angolo tra l'asse di riferimento dell'angolo e R in senso antiorario:
H
>0
„ angolo tra l'asse di riferimento dell'angolo e R in senso orario: H<0
Blocchi esemplificativi NC
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
