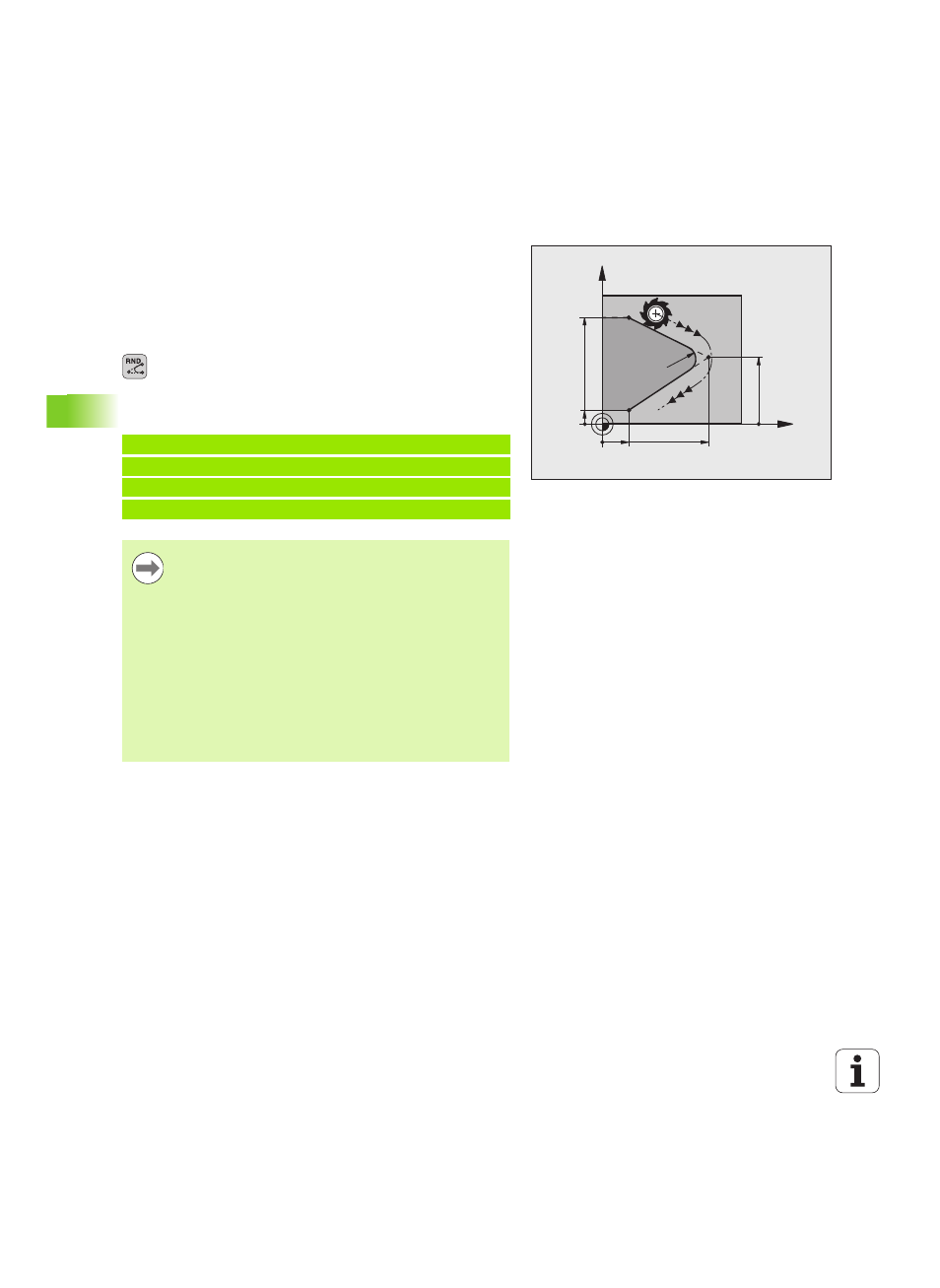

Arrotondamento spigoli G25
Con la funzione G25 si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
U Raggio arrotondamento : inserire il raggio dell'arco di
cerchio, se necessario
U Avanzamento F (attivo solo nel blocco G25)
Blocchi esemplificativi NC
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono essere
programmate entrambe le coordinate del piano nel quale
l'arrotondamento verrà eseguito. Se si esegue la
lavorazione del profilo senza correzione del raggio
utensile, occorre programmare entrambe le coordinate
del piano di lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco G25 è attivo
solo in questo blocco G25. Dopo il blocco G25 ridiventa
attivo l'avanzamento programmato nel blocco
precedente.
Un blocco RND può essere utilizzato anche per
l'avvicinamento dolce al profilo.
