HEIDENHAIN TNC 640 391
13.6 Calibr
a
zione del sist
ema di tastat
ur
a 3D

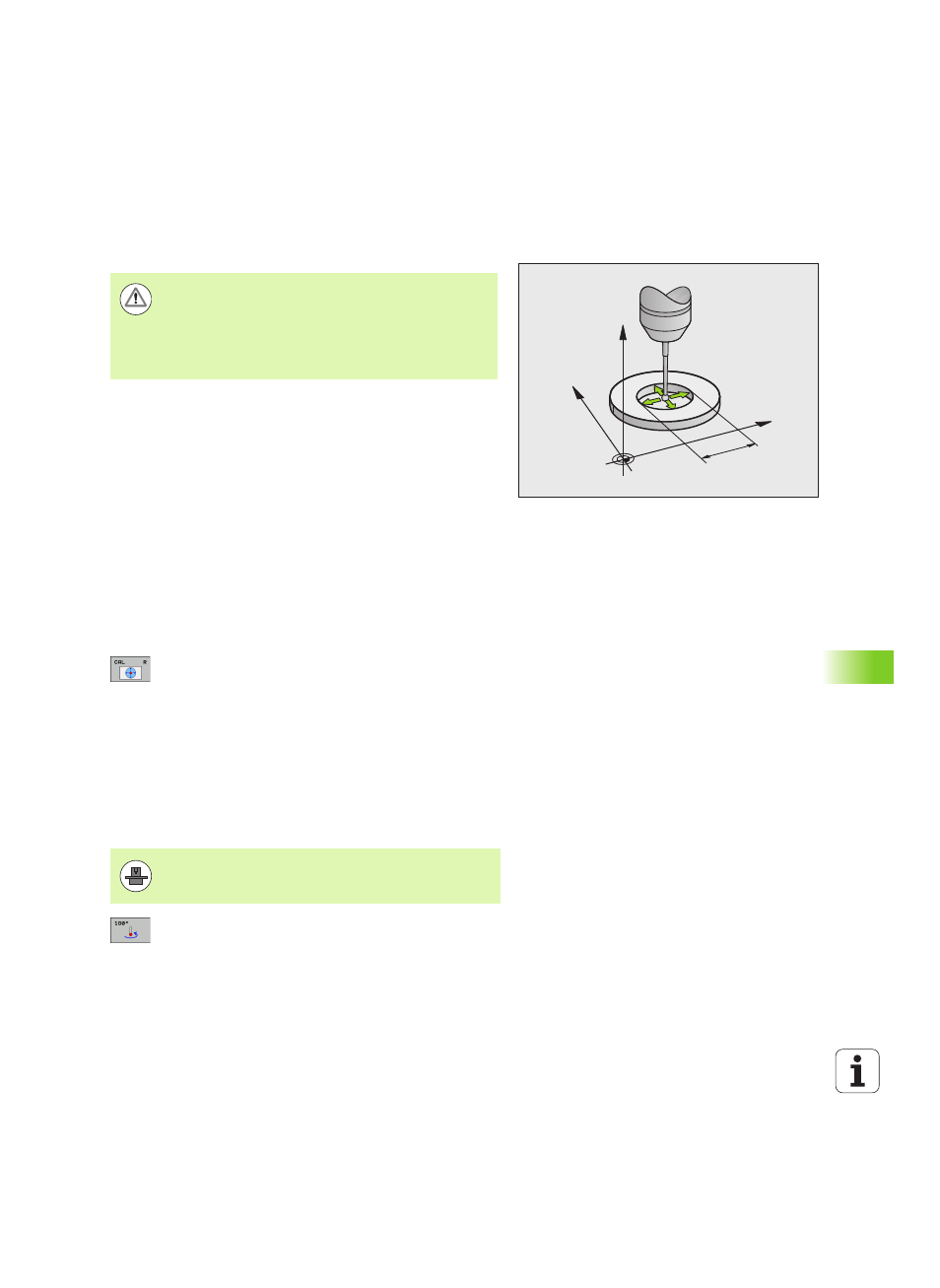

Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore
Di norma l'asse del tastatore non coincide esattamente con l'asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa per via matematica.
In funzione dell'impostazione nella colonna TRACK della tabella del
sistema di misura (inseguimento mandrino attivo/inattivo), la routine di
calibrazione si svolge in modo diverso. Mentre con l'inseguimento
mandrino attivo la calibrazione avviene con un singolo avvio NC, con
l'inseguimento mandrino inattivo si può decidere se si desidera
calibrare o meno l'offset centrale.
Nella calibrazione dell'offset centrale il TNC ruota il tastatore 3D di
180°. La rotazione viene attivata mediante una funzione ausiliaria che
il costruttore della macchina definisce nel parametro macchina
mStrobeUTurn.
Nella calibrazione manuale procedere come segue:
U Nel modo operativo Funzionamento manuale posizionare la sfera di
tastatura nel foro dell'anello di regolazione
U Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e per l'offset del tastatore:
premere il softkey CAL R
U Selezionare l'asse utensile, introdurre il raggio
dell'anello di regolazione
U Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione del foro
in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
U Se si desidera terminare la funzione di calibrazione
premere il softkey FINE
U Determinazione dell'offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
U Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore
Y
X
Z
10
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Nel caso in cui si utilizzino funzioni di tastatura nel piano di
lavoro ruotato, è necessario impostare 3D ROT per i modi
operativi manuali e automatici su Attivo.
Per la determinazione dell'offset centrale della sfera il TNC
deve essere opportunamente predisposto dal costruttore
della macchina. Consultare il manuale della macchina!
