HEIDENHAIN TNC 640 185
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
Avvicinamento e distacco tangenziale

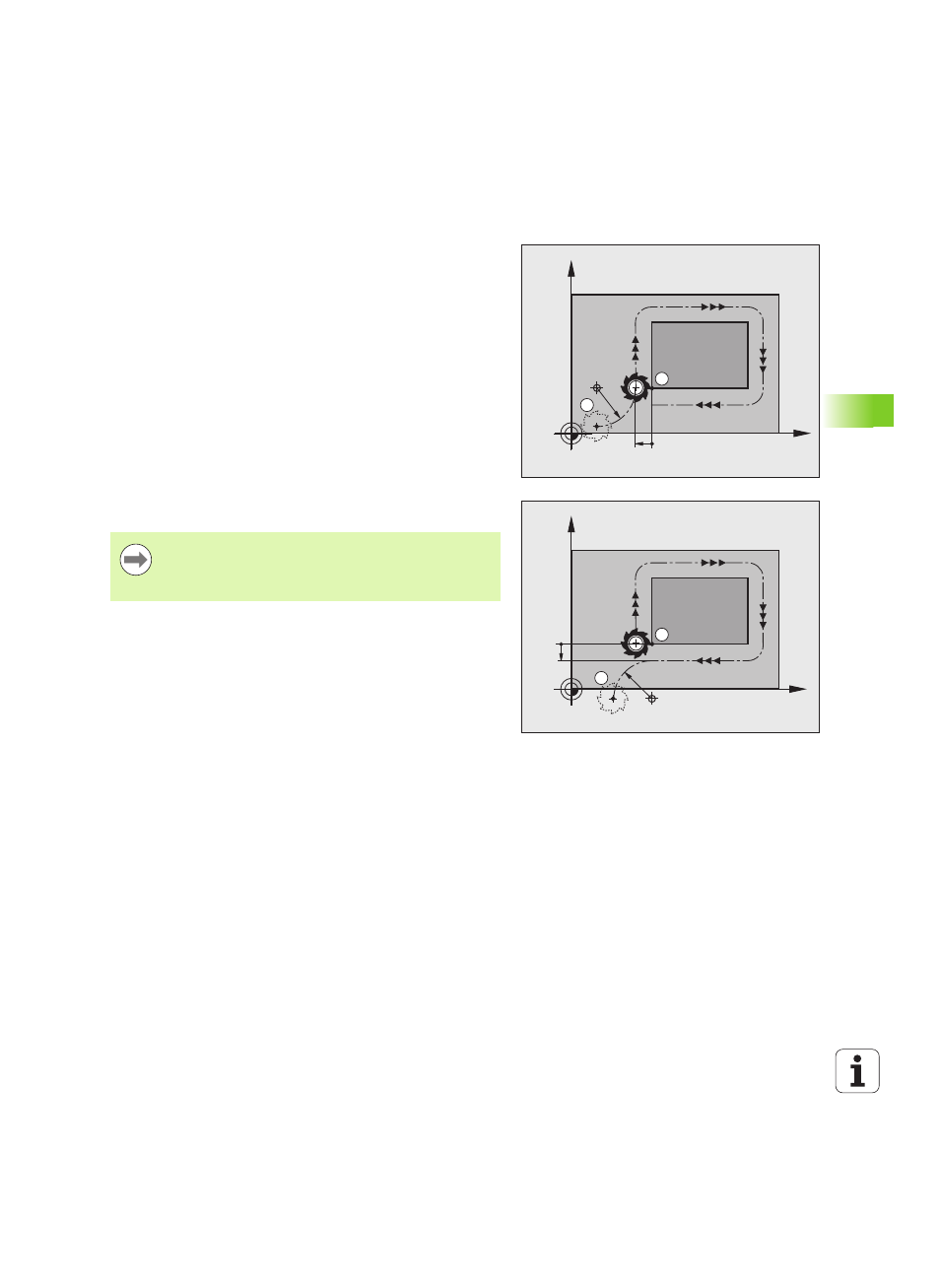

Con G26 (figura in centro a destra) ci si può avvicinare al pezzo
tangenzialmente e con G27 (figura in basso a destra) distaccarsi
tangenzialmente dal pezzo. In questo modo si evitano danneggiamenti
sul pezzo.
Punto di partenza e finale
Il punto di partenza e il punto finale sono rispettivamente vicini al primo
e all'ultimo punto sul profilo, all'esterno del pezzo e devono essere
programmati senza correzione del raggio.
Avvicinamento
U Inserire G26 dopo il blocco nel quale è programmato il primo punto
del profilo: questo è il primo blocco con correzione del raggio
G41/G42
Distacco
U Inserire G27 dopo il blocco nel quale è programmato l'ultimo punto
del profilo: questo è l'ultimo blocco con correzione del raggio
G41/G42
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
Scegliere il raggio per G26 e G27 in modo tale che la
traiettoria circolare possa essere eseguita tra il punto di
partenza ed il primo punto del profilo, nonché tra l'ultimo
punto sul profilo ed il punto finale.
