HEIDENHAIN TNC 640 397
13.8 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D

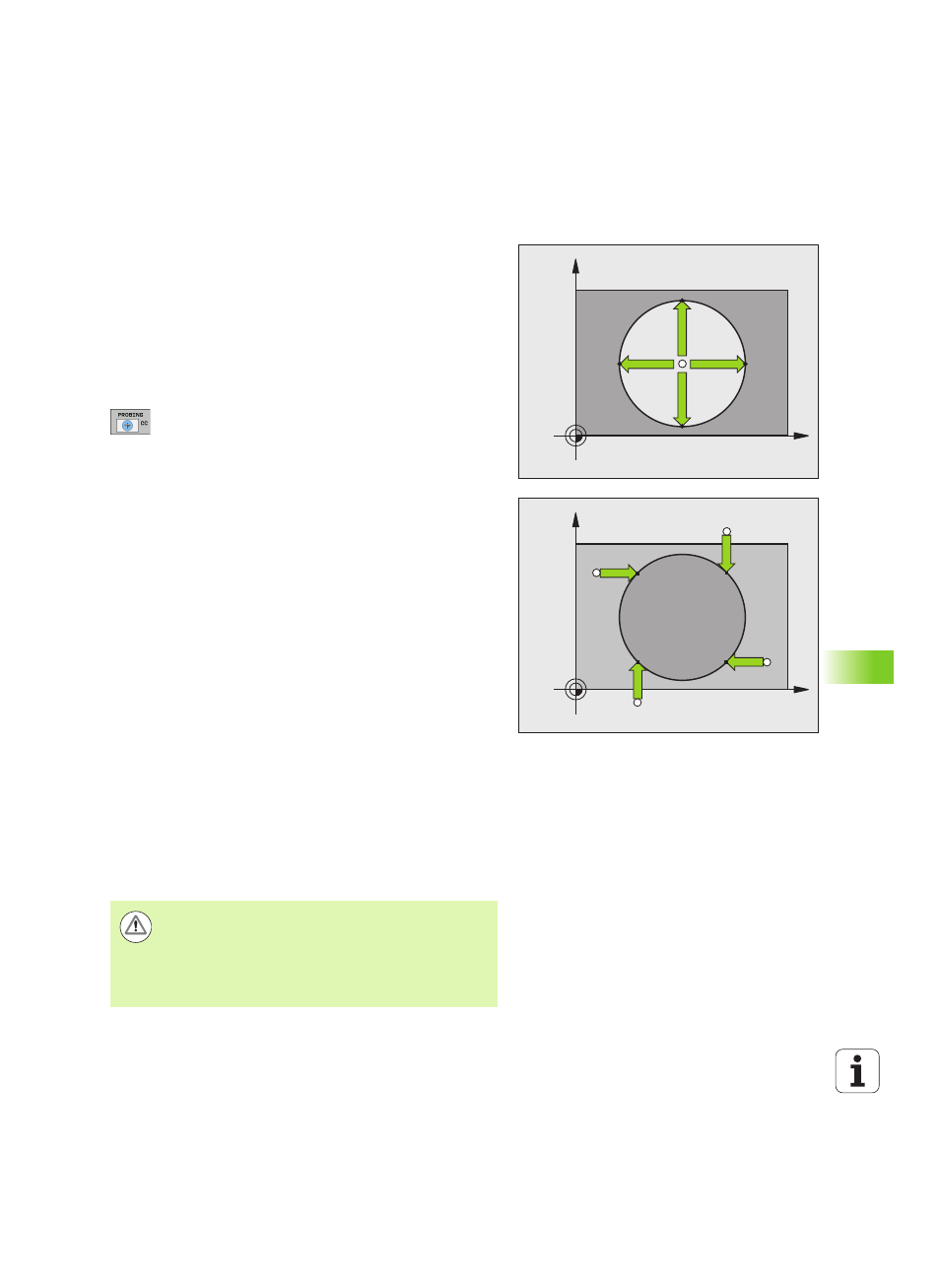

Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti come origine.
Cerchio interno
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
U Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
U Selezione della funzione di tastatura: premere il
softkey TASTARE CC
U Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
U ORIGINE : introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 388 o
vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella Preset", pagina 388)
U Conclusione della funzione di tastatura: premere il
softkey END
Cerchio esterno
U Posizionare la sfera di tastatura all'esterno del cerchio, vicino al
primo punto da tastare
U Selezionare la direzione di tastatura mediante il relativo softkey
U Tastatura: premere il tasto esterno di START
U Ripetere la tastatura per i restanti 3 punti. Vedere figura in basso a
destra
U ORIGINE : introdurre le coordinate dell'origine e confermare con il
softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 388 o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella Preset", pagina 388)
U Conclusione della funzione di tastatura: premere il softkey END
A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Nel caso in cui si utilizzino funzioni di tastatura nel piano di
lavoro ruotato, è necessario impostare 3D ROT per i modi
operativi manuali e automatici su Attivo.
