HEIDENHAIN TNC 640 299
9.3 F
unzioni ausiliar
ie per indicazioni di coor
dinat
e
Comportamento con M92 - Punto di riferimento macchina
Quando le coordinate nei blocchi di posizionamento devono riferirsi al
punto di riferimento della macchina, inserire in questi blocchi la
funzione M92.
Attivazione
Le funzioni M91 e M92 sono attive solo nei blocchi di programma nei
quali vengono programmate.
Le funzioni M91 e M92 sono attive dall'inizio del blocco.
Origine del pezzo
Quando le coordinate si devono riferire sempre all'origine della
macchina, si può bloccare la determinazione dell'origine per uno o più
assi.
Quando la determinazione dell'origine viene bloccata per tutti gli assi,
il TNC non visualizzerà più il softkey INSERIRE ORIGINE nel modo
operativo Funzionamento manuale.

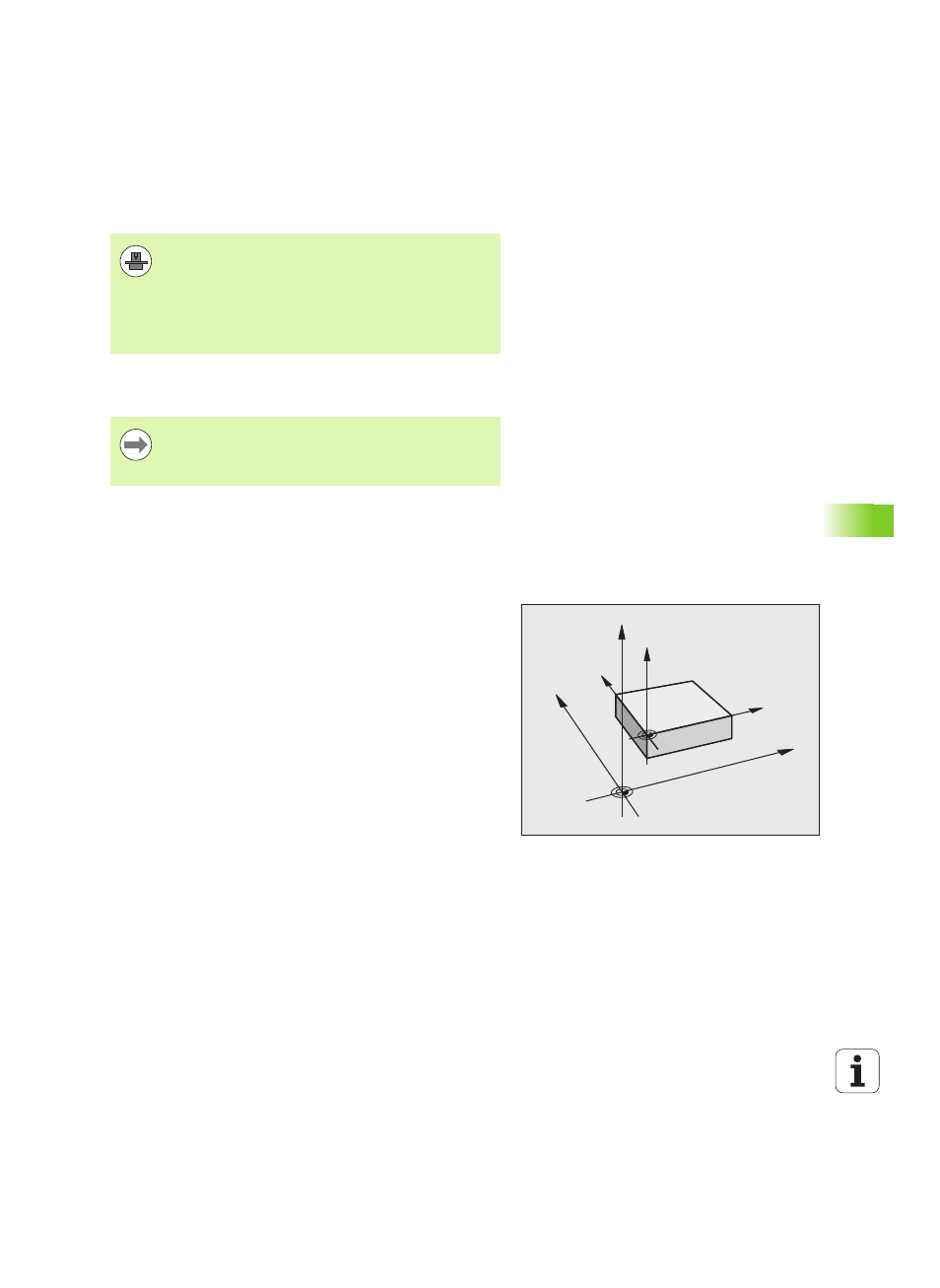

La figura illustra i sistemi di coordinate con l'origine della macchina e
l'origine del pezzo.
M91/M92 nel modo operativo Prova programma
Per poter simulare graficamente i movimenti M91/M92, occorre
attivare il controllo dell'area di lavoro e visualizzare il pezzo grezzo
riferito all'origine fissata, vedere "Rappresentazione del pezzo grezzo
nell'area di lavoro", pagina 428.
Oltre all'origine della macchina, il Costruttore può definire
ancora un'altra posizione fissa rispetto alla macchina
(punto di riferimento della macchina).
A questo scopo il Costruttore della macchina imposterà
per ogni asse la distanza del punto di riferimento della
macchina dall'origine della stessa (vedere Manuale della
macchina).
Anche con M91 o M92 il TNC esegue eventuali correzioni
del raggio mentre non interviene sulla lunghezza
dell'utensile. mentre non interviene sulla lunghezza
dell'utensile.
Z
X
Y
Z
Y
X
M
