332

Programmazione: lavorazione a più assi

1

1

.2 F

u

nzione PLANE: r

o

tazione del piano di la

v

o

ro

(opzione sof

tw

a

re

1)

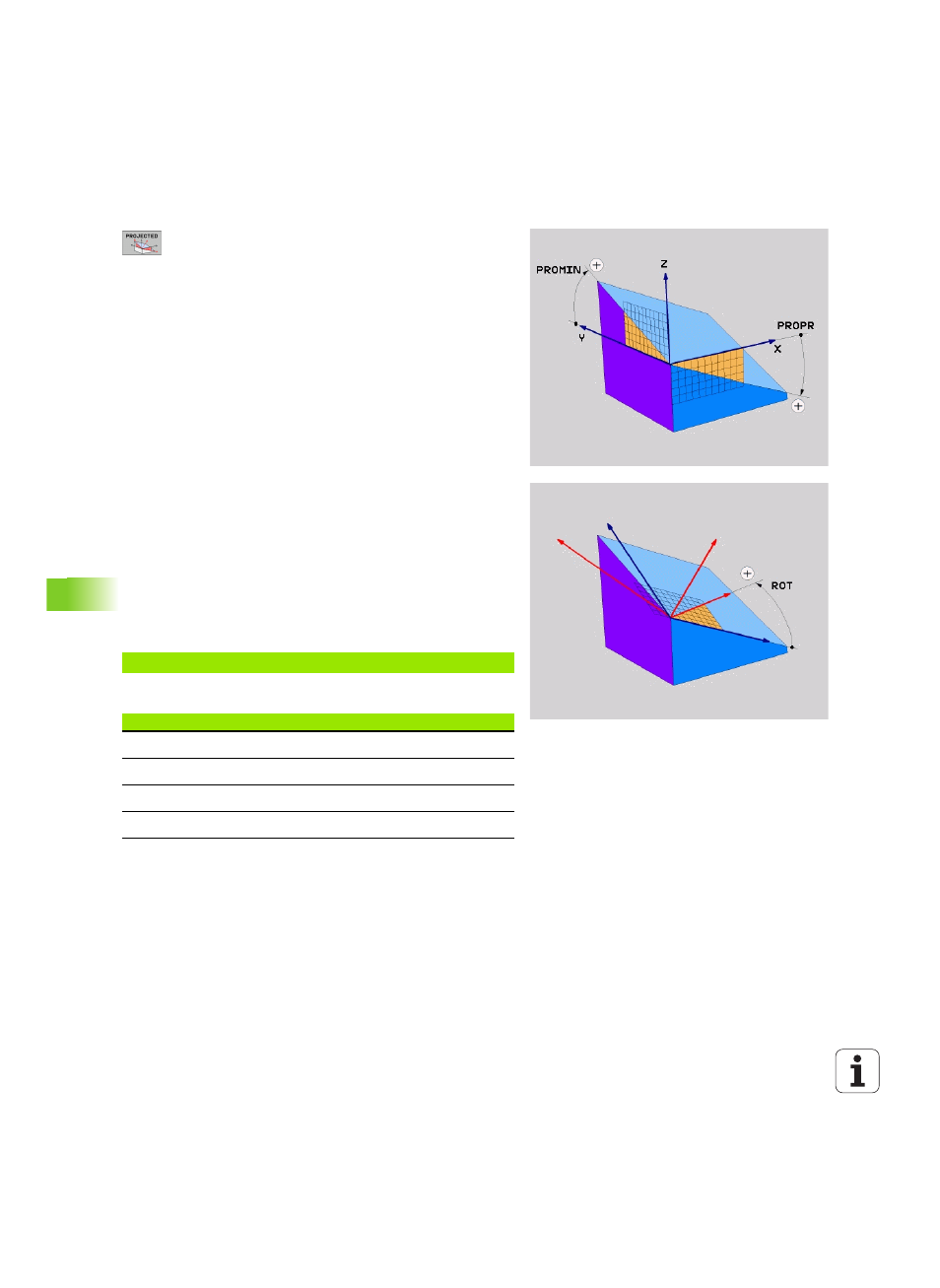

Parametri di immissione

U

Angolo proiez. 1º piano coord.?

: angolo

proiettato del piano di lavoro ruotato nel 1º piano
di coordinate del sistema di coordinate fisso
della macchina (Z/X per asse utensile Z, vedere
figura in alto a destra) Campo di immissione da
-89.9999° a +89.9999°. L’asse 0° è l’asse
principale del piano di lavoro attivo (X con asse
utensile Z, direzione positiva, vedere figura in
alto a destra)

U

Angolo proiez. 2º piano coord.?

: angolo proiettato

nel 2º piano di coordinate del sistema di coordinate
fisso della macchina (Y/Z con asse utensile Z, vedere
figura in alto a destra) Campo di immissione da
-89.9999° a +89.9999°. L’asse 0° è l’asse secondario
del piano di lavoro attivo (Y con asse utensile Z)

U

Angolo ROT del piano ruotato?

: rotazione del

sistema di coordinate ruotato intorno all'asse utensile
ruotato (corrisponde a una rotazione con il ciclo 10
ROTAZIONE). Attraverso l’angolo di rotazione si può
determinare in modo semplice la direzione dell’asse
principale del piano di lavoro (X con asse utensile Z, Z
con asse utensile Y, vedere figura in centro a destra).
Campo di immissione da -360° a +360°

U

Continuare con le caratteristiche di posizionamento

(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 342)

Blocco NC

Sigle utilizzate

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....

Sigla

Significato

PROJECTED

Ingl. projected = proiettato

PROPR

principle plane: piano principale

PROMIN

minor plane: piano secondario

PROROT

Ingl. rotation: rotazione
