HEIDENHAIN TNC 640 361
1
1
.6 P
e
ri
pher
a
l Milling: cor
rezione tr
idimensionale del r
a
ggio con TCPM e
cor
rezione r
a
ggio (G41/G42)
11.6 Peripheral Milling: correzione
tridimensionale del raggio con
TCPM e correzione raggio
(G41/G42)
Applicazione
In Peripheral Milling il TNC sposta l'utensile in direzione normale
rispetto alla direzione di movimento e in direzione normale rispetto alla
direzione utensile della somma dei valori delta DR (tabella utensile e
blocco T). La direzione della correzione è determinata dalla correzione

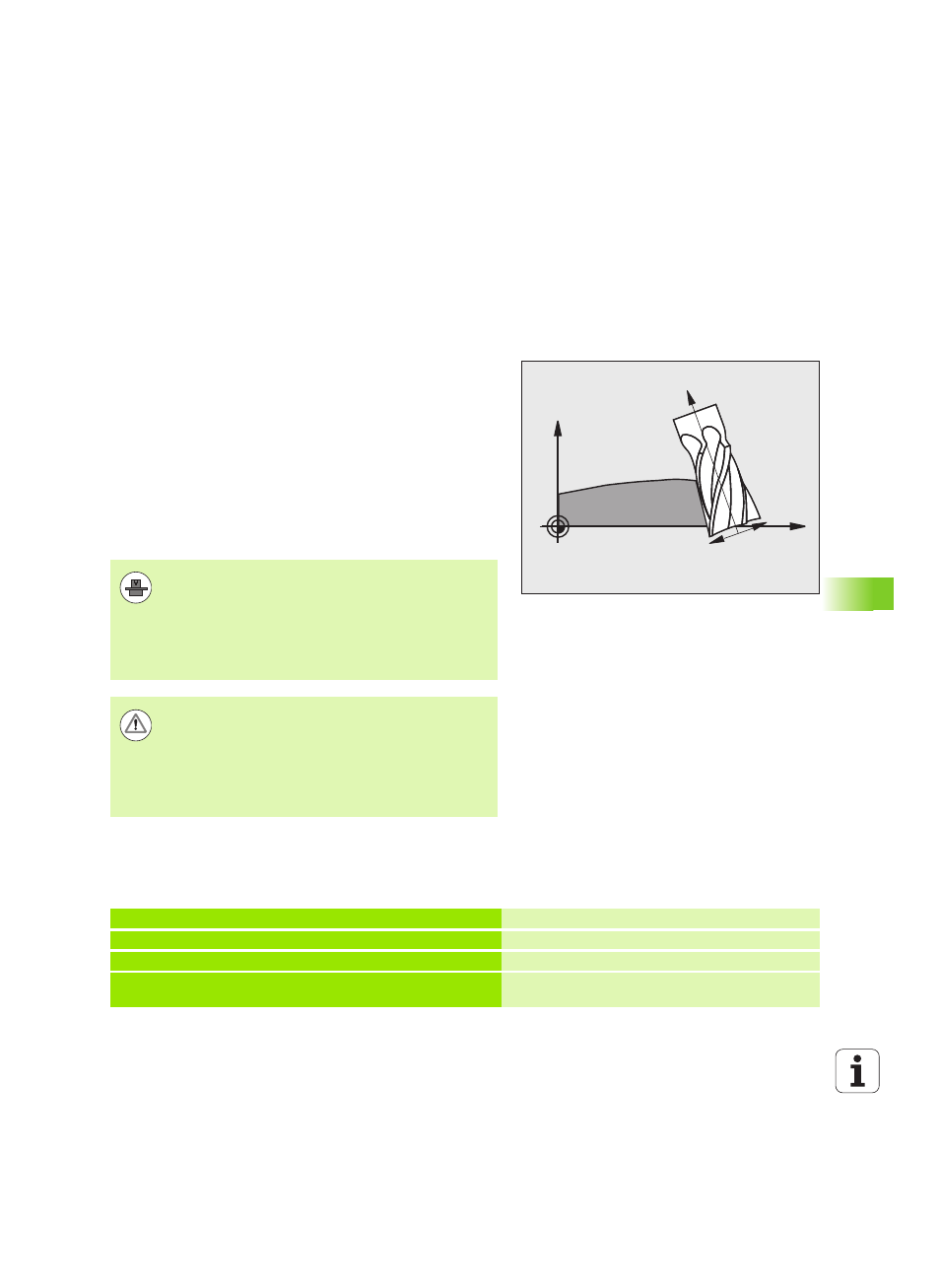

del raggio G41/G42 (vedere figura in alto a destra, direzione Y+).
Per far sì che il TNC possa raggiungere l'orientamento utensile
previsto, occorre attivare la funzione M128 (vedere "Mantenimento
della posizione della punta dell'utensile nel posizionamento di assi
rotativi (TCPM): M128 (opzione-software 2)" a pagina 352) e
successivamente la correzione del raggio utensile. Il TNC posiziona
quindi gli assi rotativi della macchina in automatico, in modo tale che
l'utensile raggiunga con la correzione attiva l'orientamento
programmato tramite gli assi rotativi.
L'orientamento dell'utensile può essere definito in un blocco G01
come qui di seguito descritto.
Definizione dell'orientamento dell'utensile con M128 e le
coordinate degli assi rotativi
X
Z
RL
RR
Il TNC non può posizionare gli assi rotativi in automatico
su tutte le macchine. Consultare il manuale della
macchina.
Tenere presente che il TNC esegue una correzione con i
valori delta definiti. Un raggio utensile R definito nella
tabella utensili non influisce in alcun modo sulla
correzione.
Attenzione Pericolo di collisione!
Nelle macchine, i cui assi rotativi consentono unicamente
un campo di spostamento limitato, nel posizionamento in
automatico potrebbero verificarsi dei movimenti che
richiedono, ad esempio, una rotazione di 180° della tavola.
Attenzione al pericolo di collisione sul corpo con un
attrezzo o elemento di tensionamento.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Preposizionamento
N20 M128 * Attivazione della funzione M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Attivazione correzione del raggio
N40 X+50 Y+0 Z+0 B-30 C+0 * Posizionamento dell'asse rotativo (orientamento
dell'utensile)
