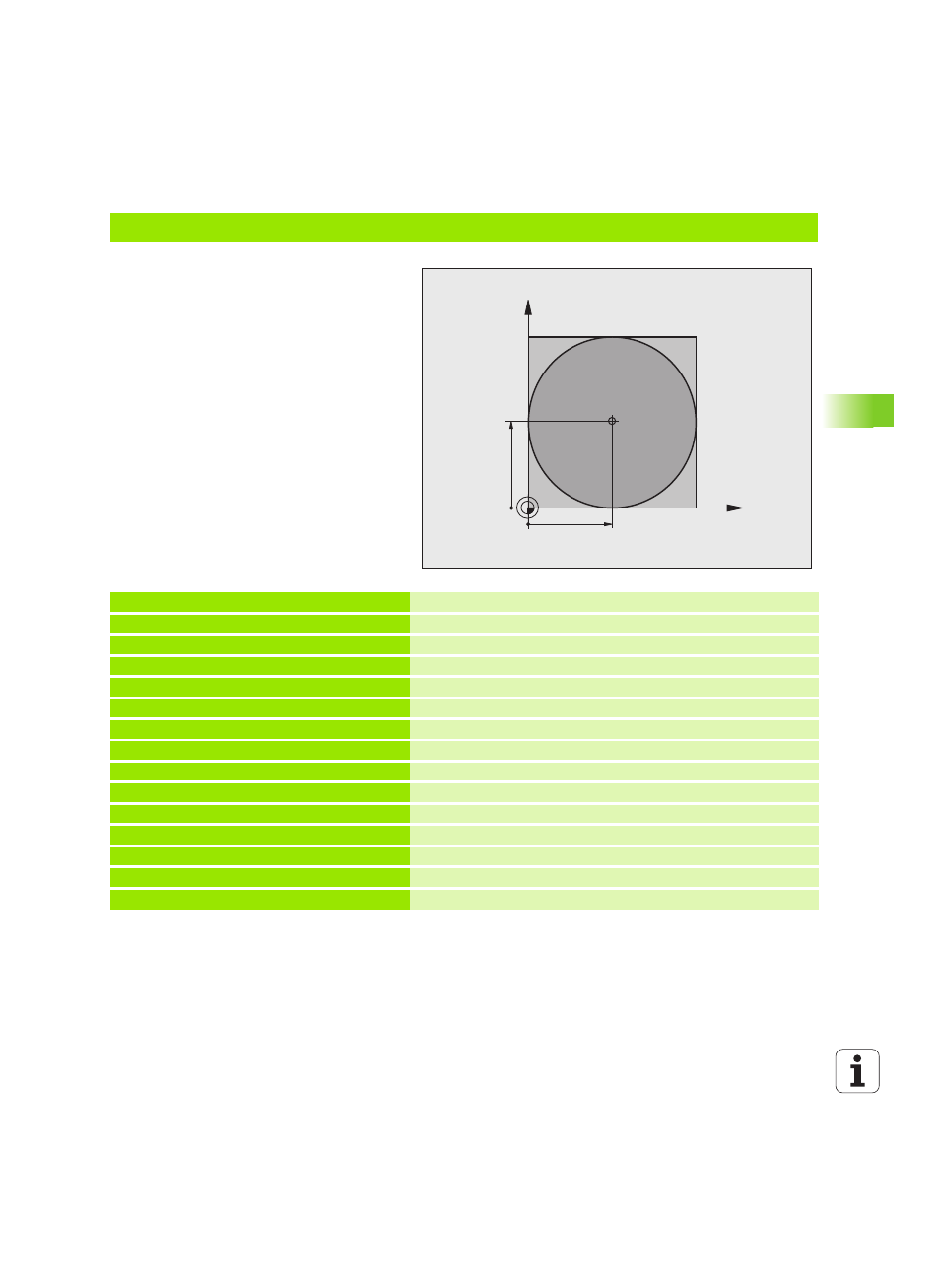

Esempio: cerchio completo con coordinate cartesiane
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3150 * Chiamata utensile
N40 G00 G40 G90 Z+250 * Disimpegno utensile
N50 I+50 J+50 * Definizione centro del cerchio
N60 X-40 Y+50 * Preposizionamento utensile
N70 G01 Z-5 F1000 M3 * Posizionamento alla profondità di lavorazione
N80 G41 X+0 Y+50 F300 * Posizionamento sul punto di partenza del cerchio, corr. raggio G41
N90 G26 R5 F150 * Avvicinamento tangenziale
N100 G02 X+0 * Posizionamento sul punto finale del cerchio (= punto di partenza)
N110 G27 R5 F500 * Distacco tangenziale
N120 G01 G40 X-40 Y-50 F1000 * Disimpegno nel piano di lavoro, disattivazione correzione del raggio
N130 G00 Z+250 M2 * Disimpegno utensile nell'asse utensile, fine del programma
N99999999 %C-CC G71 *
X
Y
50
50
CC
