334 Programmazione: lavorazione a più assi
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri di immissione

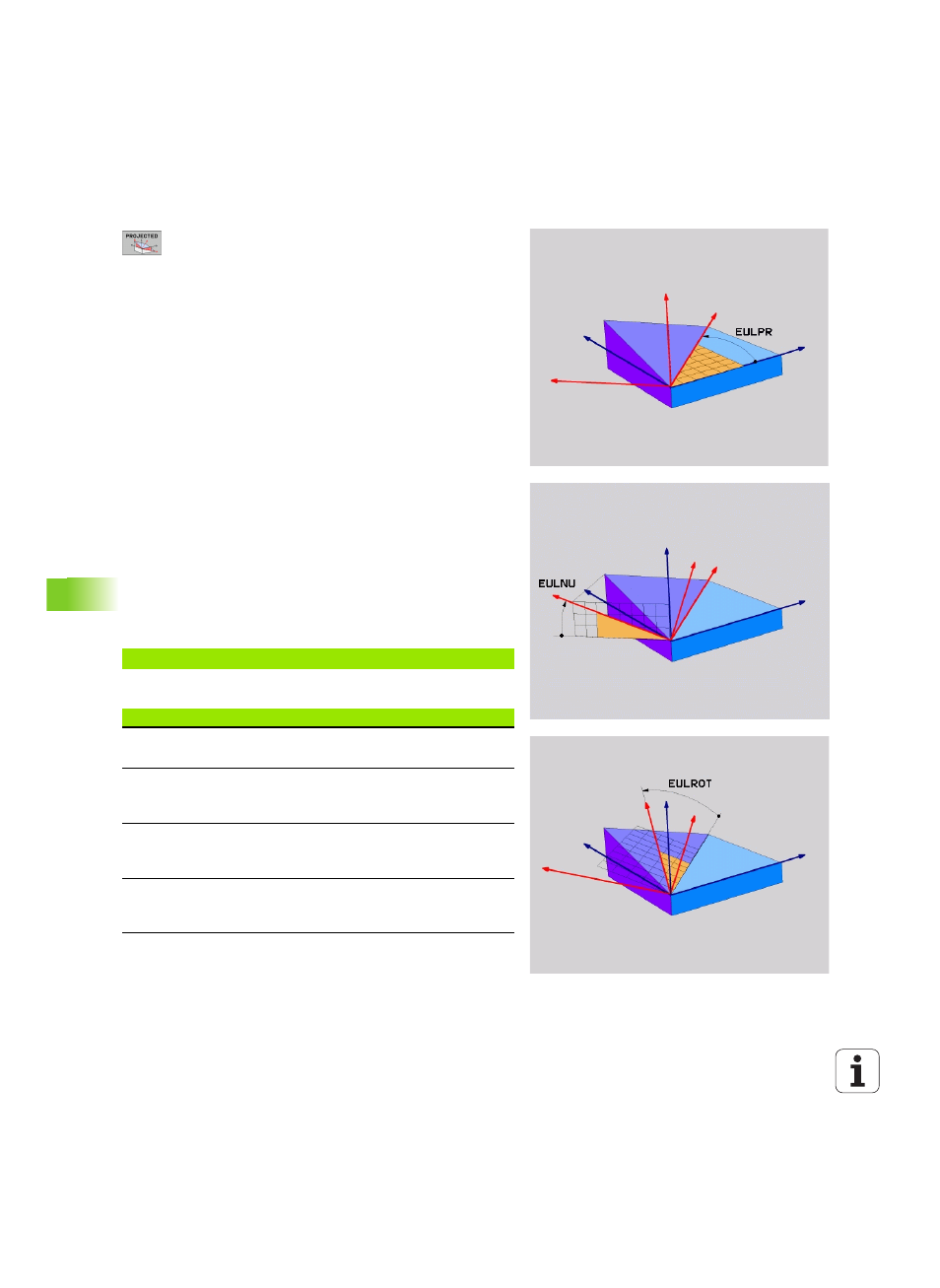

U Angolo rotaz. piano princ. coord.? : angolo di
rotazione EULPR intorno all'asse Z (vedere figura in alto
a destra) Tenere presente che:
„ il campo di immissione è da -180.0000° a 180.0000°
„ l’asse 0° è l’asse X
U Angolo di rotaz. asse utensile? : angolo di rotazione
EULNUT del sistema di coordinate intorno all'asse X
ruotato dell'angolo di precessione (vedere figura in
centro a destra) Tenere presente che:
„ il campo di immissione è da 0° a 180.0000°
„ l’asse 0° è l’asse Z
U Angolo ROT del piano ruotato? : rotazione EULROT del
sistema di coordinate ruotato intorno all'asse Z
ruotato (corrisponde a una rotazione con il ciclo 10
ROTAZIONE). Attraverso l’angolo di rotazione si può
determinare in modo semplice la direzione dell’asse X
nel piano di lavoro ruotato (vedere figura in basso a
destra). Tenere presente che:
„ il campo di immissione è da 0° a 360.0000°
„ l’asse 0° è l’asse X
U Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 342)
Blocco NC
Sigle utilizzate
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Sigla Significato
EULER Matematico svizzero che definì i cosiddetti angoli
di Eulero
EULPR Angolo di precessione: angolo che descrive la
rotazione del sistema di coordinate intorno
all'asse Z
EULNU Angolo di nutazione: angolo che descrive la
rotazione del sistema di coordinate intorno
all'asse X ruotato dell'angolo di precessione
EULROT Angolo di rotazione: angolo che descrive la
rotazione del piano di lavoro ruotato intorno
all'asse Z ruotato
