5.3 Cor
rezione ut
ensile

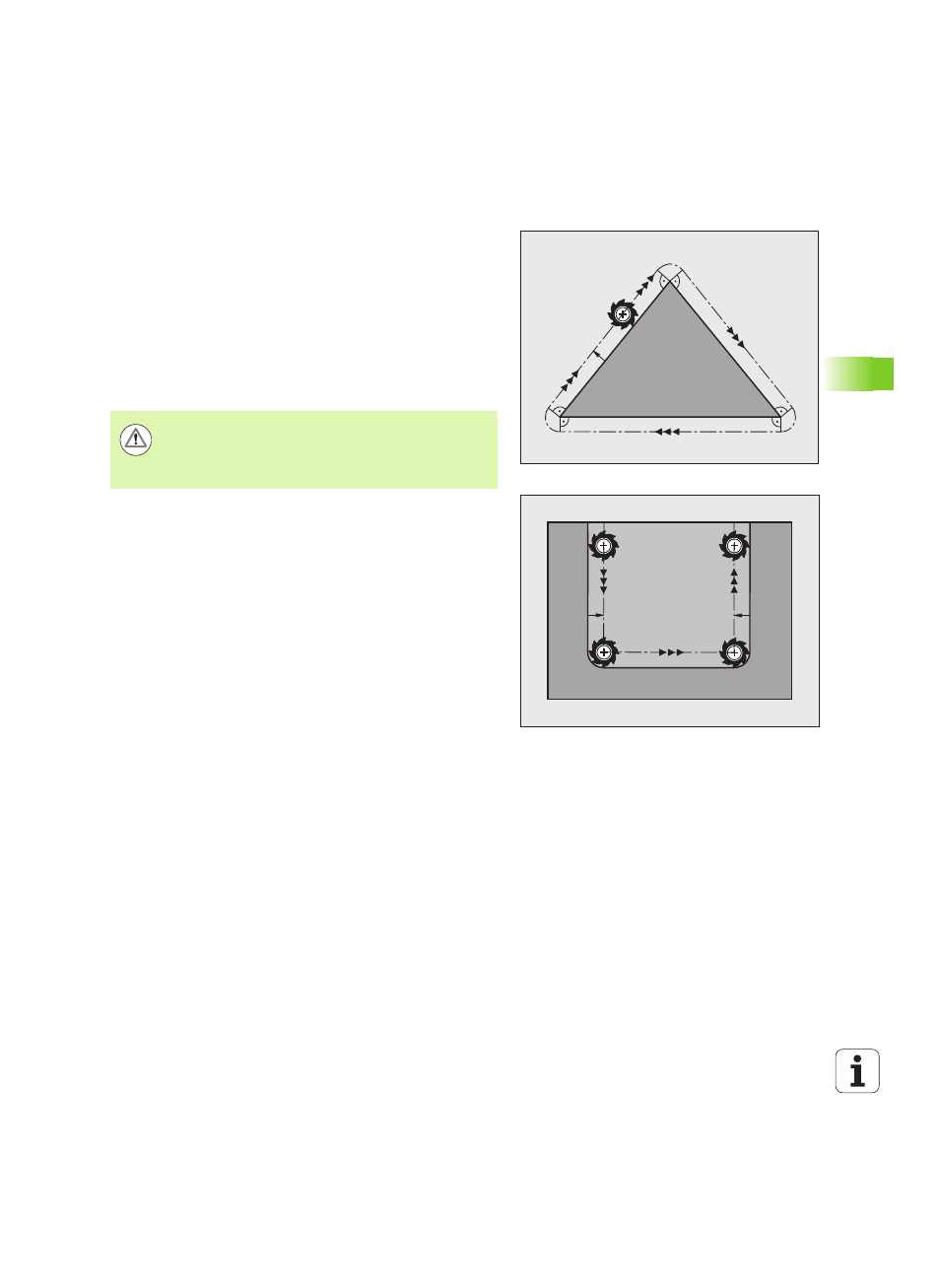

Correzione del raggio: lavorazione degli spigoli
„ Spigoli esterni
Se è stata programmata una correzione del raggio, il TNC porta
l’utensile sugli spigoli esterni su un cerchio di raccordo. Se
necessario il TNC riduce automaticamente l'avanzamento sugli
spigoli esterni, ad es. in caso di bruschi cambi di direzione.
„ Spigoli interni
Negli spigoli interni il TNC calcola il punto di intersezione delle
traiettorie sulle quali si muove il centro dell'utensile con le correzioni
programmate. A partire da questo punto l'utensile trasla lungo il
successivo elemento del profilo. In questo modo non si
danneggiano gli spigoli interni del pezzo. Quindi il raggio utensile non
può essere selezionato a piacere per un determinato profilo.
RL
RL RL
Attenzione Pericolo di collisione!
Per la lavorazione interna non impostare il punto di
partenza o finale su uno spigolo del profilo, in quanto
altrimenti questo potrebbe danneggiarsi.
