466
12 Funzioni MOD
12.
1
3 Li
m
it
az
io
n
e
d
el
le
c
o
rs
e,
vi
s
u
al
iz
z
az
io
n
e
d
el
l'
o
ri
g
in
e

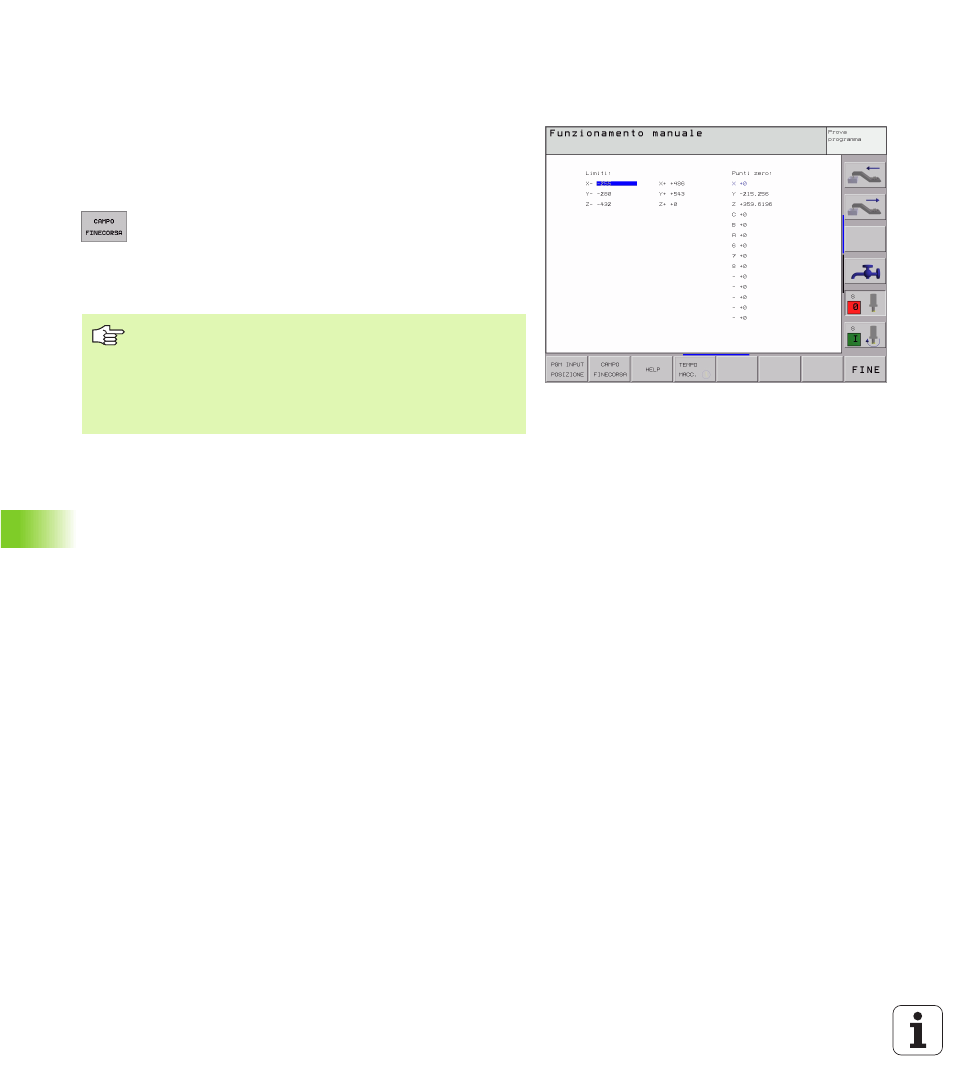

Rilevamento ed impostazione del campo
massimo di spostamento
U
U
U
U
Selezionare l'indicazione di posizione REF
U
U
U
U
Posizionarsi sulle posizioni finali positive e negative desiderate sugli
assi X, Y, Z
U
U
U
U
Prendere nota dei valori con il relativo segno
U
U
U
U
Selezione delle funzioni MOD: premere il tasto MOD
U
U
U
U
Impostazione dei limiti del campo di spostamento:
premere il softkey CAMPO FINECORSA. Impostare i
valori annotati quali limiti per gli assi
U
U
U
U
Abbandono della funzione MOD: premere il softkey
FINE
Visualizzazione dell'origine
I valori che vengono visualizzati sullo schermo in basso a sinistra sono
gli indici di riferimento impostati manualmente, riferiti all'origine della
macchina. Essi non possono essere modificati nel menu visualizzato.
Le correzioni del raggio dell'utensile non vengono tenute
in considerazione in caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
