Punto finale
Condizioni per la scelta del punto finale:
n
avvicinabile senza rischio di collisioni
n prossimo all'ultimo punto di profilo
n Per escludere il rischio di danneggiamento del profilo: il punto finale
ottimale si trova sul prolungamento della traiettoria utensile per la
lavorazione dell'ultimo elemento di profilo.
Esempio

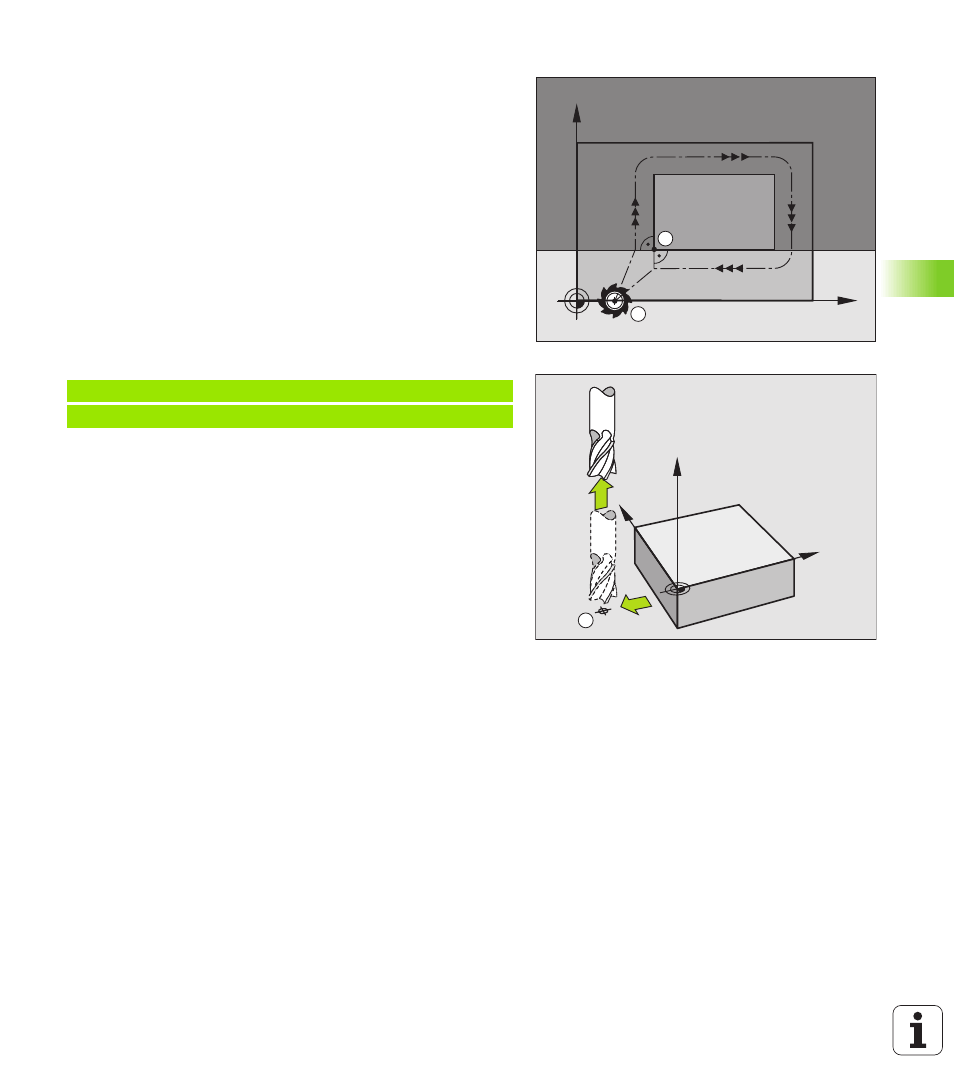

Figura in alto a destra: definendo il punto finale nel campo grigio scuro,
il profilo viene danneggiato nell'avvicinamento al punto finale del
profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse del
mandrino. vedere figura in centro a destra.
Esempi di blocchi NC
N 5 0 G 00 G4 0 X + 60 Y+ 7 0 *
N 6 0 Z +2 5 0 *
