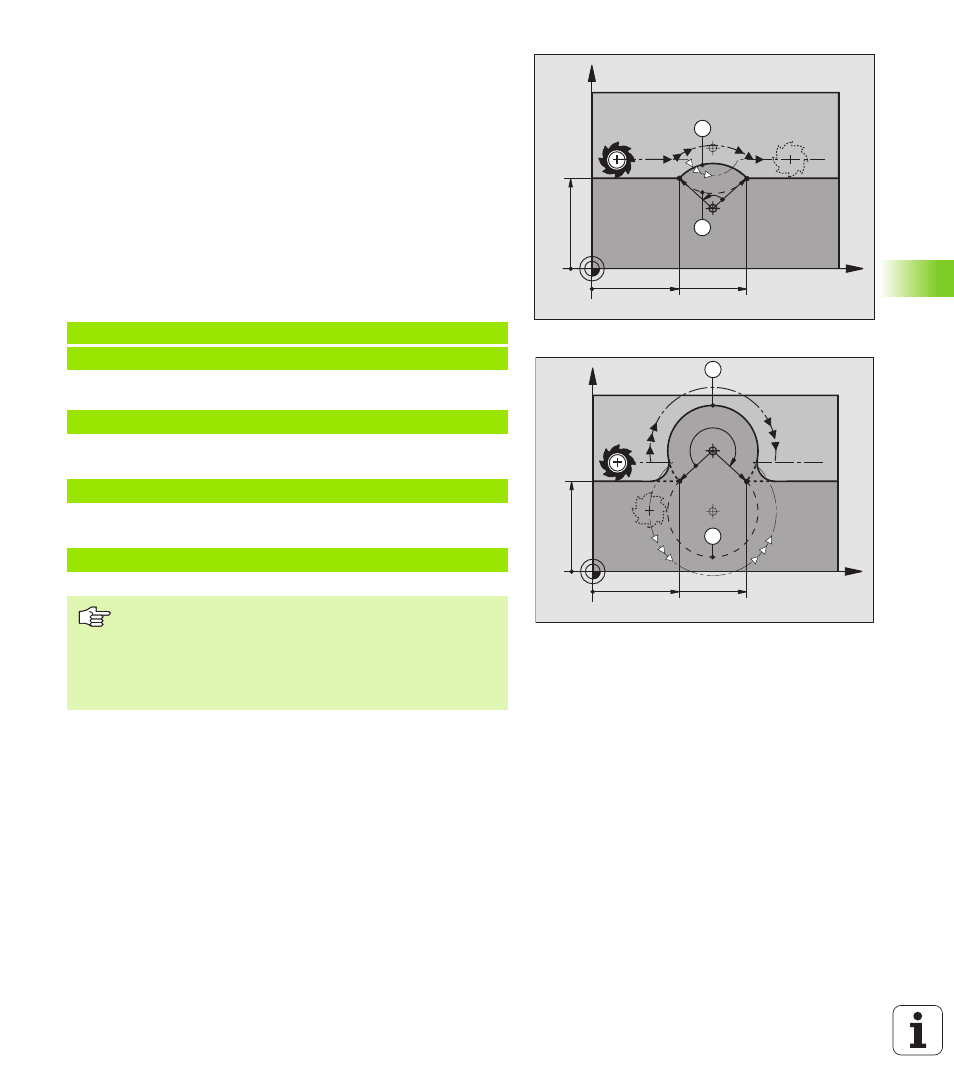

Angolo al centro CCA e raggio dell'arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere collegati
mediante quattro diversi archi di cerchio, aventi lo stesso raggio:
Arco di cerchio minore: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco di cerchio deve
essere curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione G02 (con correzione del raggio G41)
Concavo: senso di rotazione G03 (con correzione del raggio G41)
Esempi di blocchi NC
oppure
oppure
oppure
N 1 00 G0 1 G 4 1 X +4 0 Y + 40 F2 0 0 M 3 *
N 1 10 G0 2 X + 70 Y+ 4 0 R +2 0 * (A R CO 1)
N 1 10 G0 3 X + 70 Y+ 4 0 R +2 0 * (A R CO 2)
N 1 10 G0 2 X + 70 Y+ 4 0 R -2 0 * (A R CO 3)
N 1 10 G0 3 X + 70 Y+ 4 0 R -2 0 * (A R CO 4)
La distanza tra punto di partenza e punto finale dell'arco di
cerchio non deve essere maggiore del diametro del
cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
