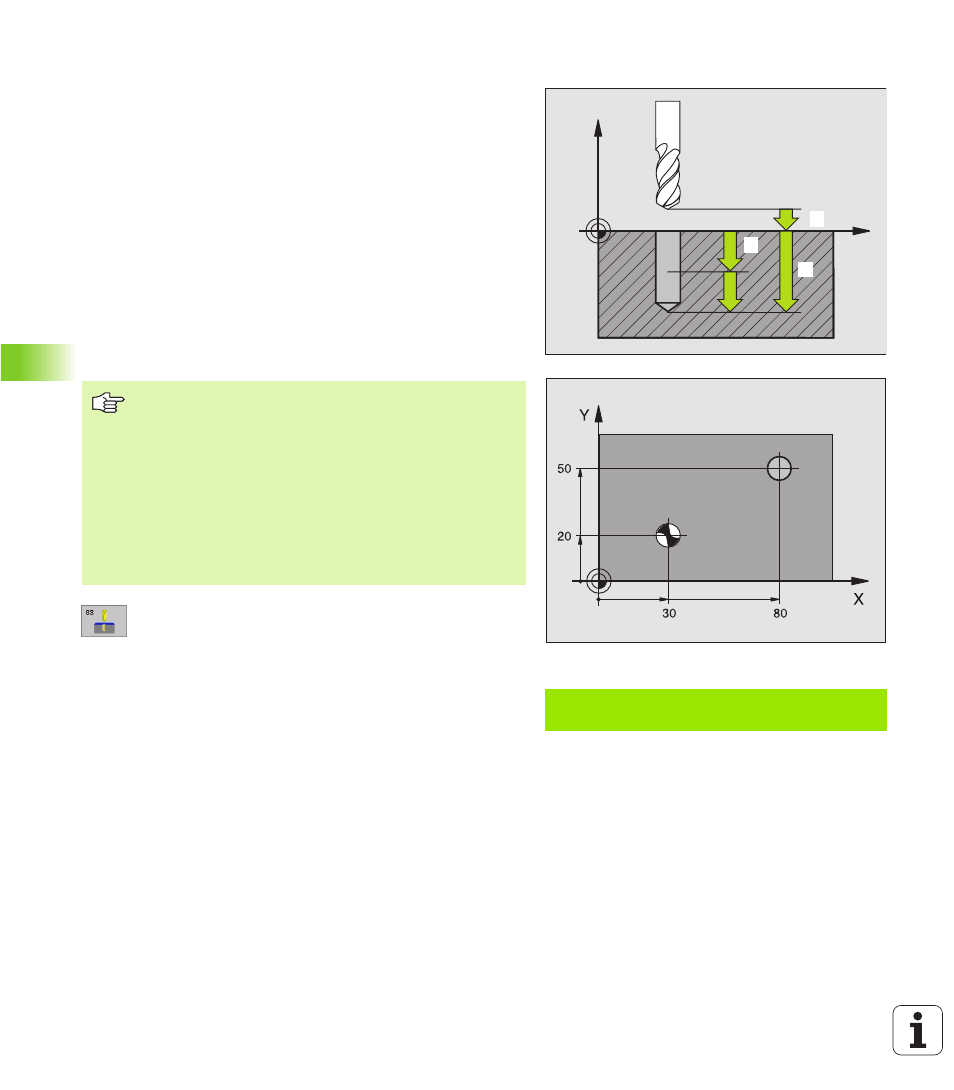

FORATURA PROFONDA (Ciclo G83)

1

L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROF. DI ACCOSTAMENTO

2

In seguito il TNC riporta l'utensile in rapido alla prima
PROFONDITA' DI ACCOSTAMENTO, ridotta della DISTANZA DI
PREARRESTO t.

3

La DISTANZA DI PREARRESTO viene calcolata automaticamente:

n

PROFONDITÀ DI FORATURA fino a 30 mm: t = 0,6 mm

n

PROFONDITA' DI FORATURA oltre 30 mm: t = Prof. di foratura/50

n

DISTANZA massima di PREARRESTO: 7 mm

4

Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di un'ulteriore PROFONDITÀ DI ACCOSTAMENTO

5

Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata

6

Trascorsa la SOSTA per la spoglia, il TNC ritira l'utensile in rapido
dal fondo del foro alla posizione di partenza

U

U

U

U

DISTANZA DI SICUREZZA

1

(in valore incrementale):

distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo

U

U

U

U

PROFONDITA' DI FORATURA

2

(in valore incrementale):

distanza tra la superficie del pezzo e il fondo del foro
(vertice del cono di foratura)

U

U

U

U

PROFONDITA' DI ACCOSTAMENTO

3

(in valore

incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' DI FORATURA non
deve essere un multiplo della PROFONDITA' DI
ACCOSTAMENTO. L'utensile si porta in un unico
passo alla PROFONDITA' DI FORATURA quando:

n

PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali

n

la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA' DI FORATURA

U

U

U

U

TEMPO DI SOSTA in secondi

: tempo di permanenza

dell'utensile sul fondo del foro per eseguire la spoglia

U

U

U

U

AVANZAMENTO F

: velocità di avanzamento dell'utensile

durante la foratura in mm/min

Esempio: Blocchi NC

N 10 G8 3 P 0 1 2 P 02 -2 0 P 03 -8 P 0 4 0
P 05 50 0 *

X

Z

11

2

3

Da osservare prima della programmazione

Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.

Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).

Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
