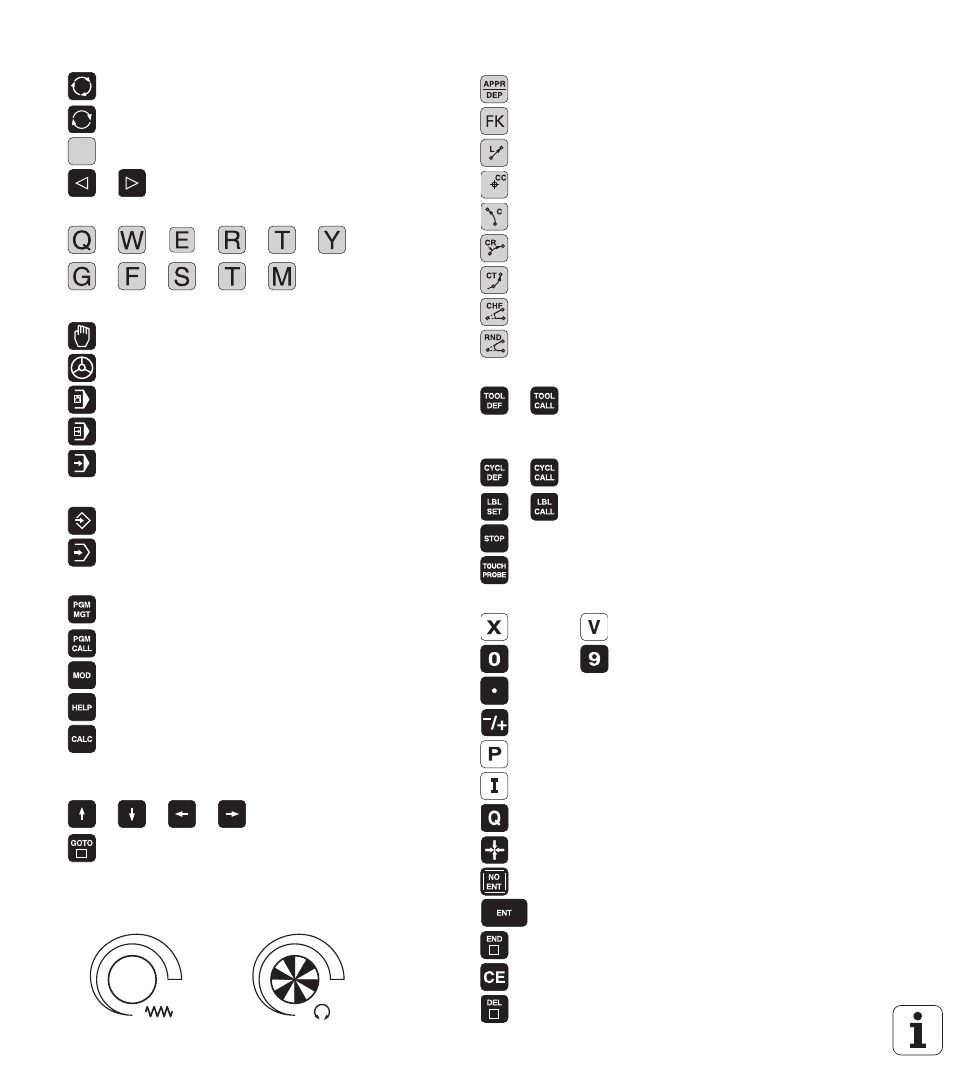

Elementi di comando sull'unità video
Selezione della ripartizione dello schermo
Commutazione tra i modi operativi
“Macchina” e ”Programmazione”
Softkey: sel. funzioni sullo schermo
Commutazione dei livelli softkey
Tastiera alfanumerica: inserimento di caratteri e cifre
Nome dei file
dati/commenti
Programmi
DIN/ISO
Selezione dei modi operativi "Macchina"
FUNZIONAMENTO MANUALE
VOLANTINO ELETTRONICO
POSIZIONAMENTO CON INSERIMENTO MANUALE
ESECUZIONE SINGOLA PROGRAMMA
ESECUZIONE CONTINUA PROGRAMMA
Selezione dei modi operativi "Programmazione"
MEMORIZZAZIONE/EDITING PROGRAMMA
TEST DEL PROGRAMMA
Gestione di programmi/file dati, funzioni TNC
Selezione, cancellazione programmi/file dati,
trasmissione dati esterna
Inserimento chiamata programma in un programma
Selezione funzioni MOD
Visualizzazione di testi di Help nel caso di
messaggi di errore CN
Chiamata calcolatore tascabile
Spostamento del cursore e selezione diretta di blocchi,
cicli e di funzioni parametriche
Spostamento del cursore
(campo chiaro)
Selezione diretta di blocchi, cicli
e di funzioni parametriche
Manopole dei potenziometri di regolazione di
avanzamento/giri mandrino
150
0
50
100
F %
150
0
50
100
S %
Programmazione delle traiettorie
Posizionamento sul e distacco dal profilo
Programmazione libera dei profili FK
Retta
Centro del cerchio e polo delle coordinate polari
Traiettoria circ. intorno al centro del cerchio
Traiettoria circolare con indicazione del raggio
Traiettoria circolare con raccordo tangenziale
Smusso
Arrotondamento di spigoli
Programmazione degli utensili
Inserimento e chiamata lunghezza e raggio
dell'utensile
Cicli, sottoprogrammi e ripetizioni di blocchi di
programma
Definizione e chiamat a dei cicli
Inserimento e chiamata di sottoprogrammi e
di ripetizioni di blocchi di programma
Programmazione di uno STOP programmato
Programmazione delle funzioni di tastatura
Immissione assi delle coordinate e di valori, editing
. . .
Selezione degli assi delle coordinate
o inserimento nel programma
. . .
Tasti numerici
Punto decimale
Segno negativo/positivo
Immissione delle coordinate polari
Immissione di quote incrementali
Parametri Q
Conferma della posizione reale
Salto domande di dialogo e cancellazione di parole
Conferma immissione e continuazione dialogo
Conclusione del blocco
Azzeramento di immissione di valori numerici e
cancellazione di messaggi del TNC
Interruzione dialogo, canc. blocchi programma
