196 7 Programmazione: Funzioni ausiliarie
7.
4
F
unz
ioni
a
us
il
ia
ri
e
pe
r
tr
a
ie
tt
or
ie Velocità di avanzamento su archi di cerchio:
M109/M110/M111
Comportamento standard
Il TNC riferisce la velocità di avanzamento programmata al centro della
traiettoria dell'utensile.
Comportamento per archi di cerchio con M109
Nelle lavorazioni interne e esterne il TNC mantiene negli archi di
cerchio un avanzamento costante sul tagliente dell'utensile.
Comportamento per archi di cerchio con M110
Il TNC tiene l'avanzamento costante sugli archi di cerchio
esclusivamente per le lavorazioni interne, mentre nella lavorazione
esterna di archi di cerchio l'avanzamento non viene adattato.
Attivazione
M109 e M110 sono attive dall'inizio del blocco.
M109 e M110 vengono disattivate con M111.
Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120
Comportamento standard
Se il raggio dell'utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l'esecuzione del
programma ed emette un messaggio d'errore. M97 (vedere
"Lavorazione di piccoli gradini di profilo: M97", pag. 193): La funzione
M97 impedisce questo messaggio d'errore, ma causa una spogliatura,
spostando inoltre lo spigolo.
In caso di spogliatura il TNC potrebbe danneggiare il profilo.

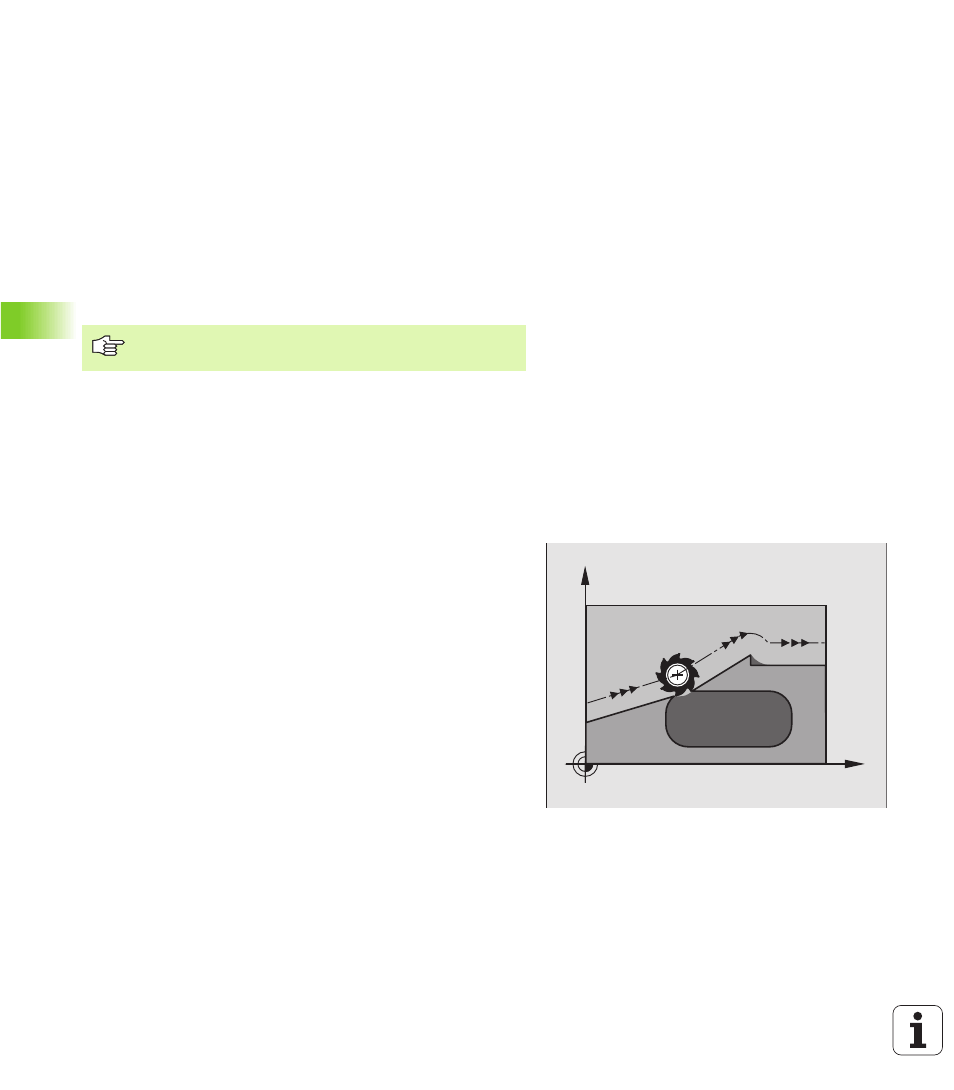

Comportamento con M120
Il TNC controlla la presenza di sottosquadri e intersezioni sui profili da
eseguire con correzione del raggio e calcola in anticipo, dal blocco
attivo, la traiettoria dell'utensile. I punti nei quali l'utensile
danneggerebbe il profilo non vengono lavorati (evidenziati in scuro
nella figura a destra). M120 può essere anche utilizzata per lavorare i
dati di digitalizzazione o dati generati da un sistema di programmazione
esterno con la funzione Correzione del raggio utensile. In questo modo
si possono compensare gli scostamenti dal raggio utensile teorico.
Il numero di blocchi (al massimo 99) calcolabili in anticipo, deve essere
definito con l'istruzione LA (ingl. Look Ahead: guardare in avanti) dopo
M120. Quanto maggiore è il numero di blocchi che il TNC deve
calcolare in anticipo, tanto maggiore sarà il tempo di elaborazione.
M110 è attiva anche nella lavorazione interna di archi di
cerchio con cicli di profilo.
X
Y
