HEIDENHAIN iTNC 530
423
11
.1
Gr
a
fic
a

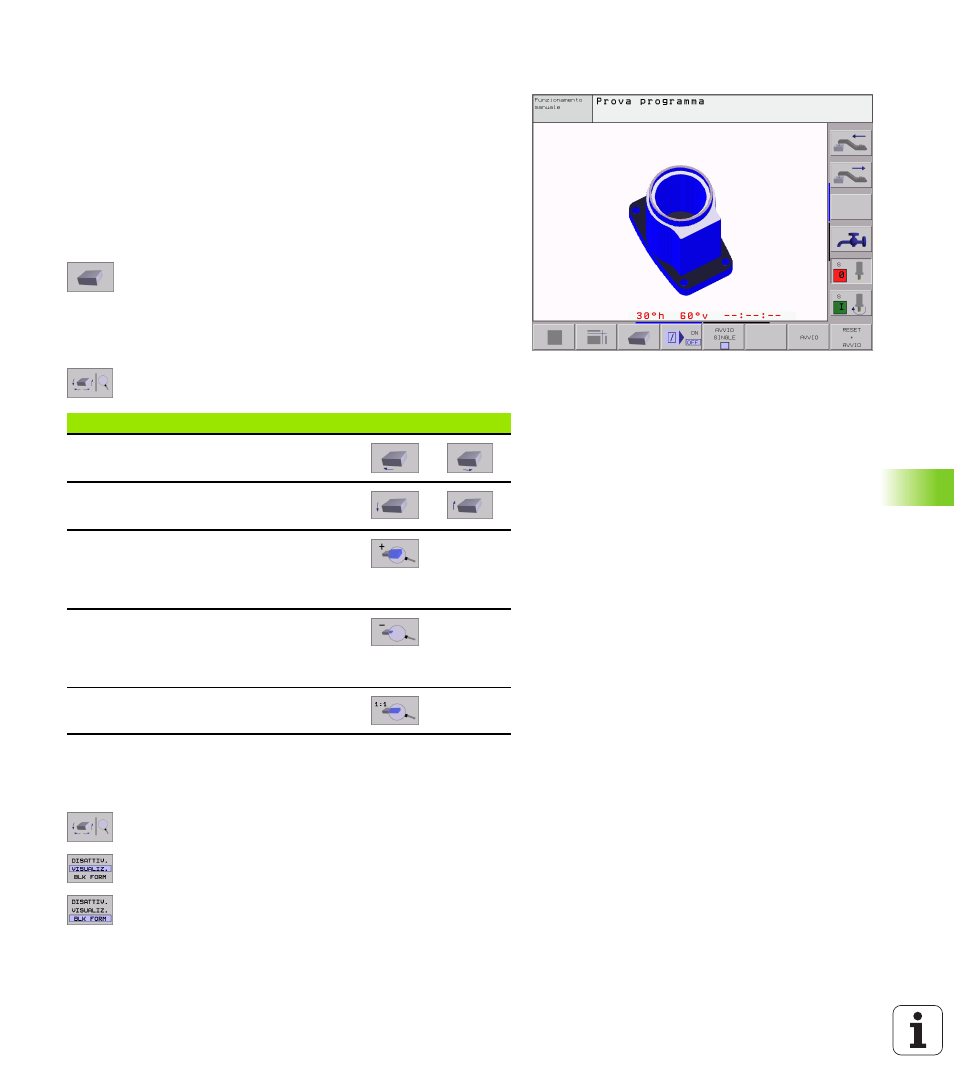

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata intorno all'asse verticale e
inclinata intorno all’asse orizzontale. I contorni del pezzo grezzo
all'inizio della simulazione grafica possono essere visualizzati quale
cornice.
Nel modo operativo Test del programma sono disponibili funzioni per
l'ingrandimento di dettagli,vedere "Ingrandimento di dettagli", pag.
424.
U
U
U
U
Selezionare mediante softkey la rappresentazione 3D
Rotazione e ingrandimento/riduzione della rappresentazione 3D
U
U
U
U
Commutare la riga softkey fino a quando compare il softkey di
selezione delle funzioni di rotazione e di ingrandimento/riduzione
U
U
U
U
Selezionare le funzioni di rotazione e ingrandimento/
riduzione
Visualizzazione/mascheratura della cornice del pezzo grezzo
U
U
U
U
Commutare la riga softkey fino a quando compare il softkey di
selezione delle funzioni di rotazione e di ingrandimento/riduzione
U
U
U
U
Selezionare le funzioni di rotazione e ingrandimento/
riduzione
U
U
U
U
Visualizzazione della cornice per BLK-FORM:
impostare il softkey su VISUALIZZA
U
U
U
U
Mascheratura della cornice per BLK-FORM: impostare
il softkey su MASCHERA
Funzione
Softkey
Rotazione verticale della rappresentazione
in passi di 5°
Inclinazione della rappresentazione intorno
all’asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione. Se la rappresentazione è
ingrandita, il TNC mostra nella riga in basso
della finestra grafica il carattere Z.
Riduzione a passi della rappresentazione.
Se la rappresentazione è ridotta, il TNC
mostra nella riga in basso della finestra
grafica il carattere Z.
Reset della rappresentazione alla
dimensione programmata
