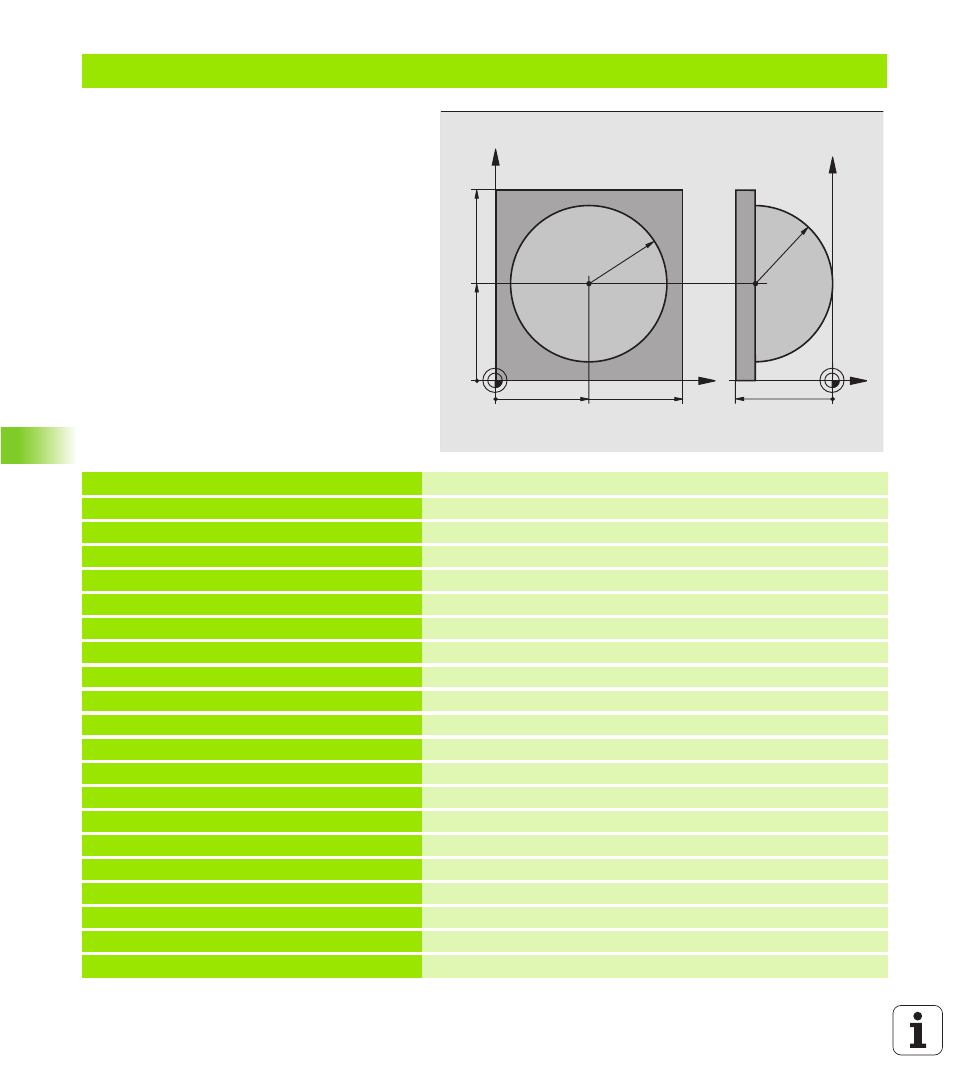

Esempio: Sfera convessa con fresa a candela
Esecuzione del programma
n Il programma funziona solo con una fresa a
candela
n Il profilo della sfera viene programmato con
tante piccole rette (Piano Z/X, definibili mediante
Q14). Quanto più piccoli sono i passi angolari,
tanto più liscio risulterà il profilo
n Il numero dei tagli di profilo viene determinato
mediante il passo angolare nel piano (mediante
Q18)
n La sfera verrà lavorata con taglio 3D dal basso
verso l'alto
n Il raggio dell'utensile viene corretto
automaticamente
%S F ER A G 7 1 *
N1 0 D 0 0 Q 1 P 0 1 + 50 * Centro asse X
N2 0 D 0 0 Q 2 P 0 1 + 50 * Centro asse Y
N3 0 D 0 0 Q 4 P 0 1 + 90 * Angolo di partenza solido (piano Z/X)
N4 0 D 0 0 Q 5 P 0 1 + 0 * Angolo finale solido (piano Z/X)
N5 0 D 0 0 Q 1 4 P 01 +5 * Passo angolare nello spazio
N6 0 D 0 0 Q 6 P 0 1 + 45 * Raggio della sfera
N7 0 D 0 0 Q 8 P 0 1 + 0 * Angolo di partenza rotazione nel piano X/Y
N8 0 D 0 0 Q 9 P 0 1 + 36 0 * Angolo finale rotazione nel piano X/Y
N9 0 D 0 0 Q 1 8 P 01 +1 0 * Passo angolare nel piano X/Y per la sgrossatura
N1 0 0 D 00 Q 10 P0 1 + 5 * Sovradimensione raggio sfera per la sgrossatura
N1 1 0 D 00 Q 11 P0 1 + 2 * Distanza di sicurezza per preposizionamento nell'asse mandrino
N1 2 0 D 00 Q 12 P0 1 + 3 50 * Avanzamento di fresatura
N1 3 0 G 30 G 17 X+ 0 Y + 0 Z -5 0 * Definizione pezzo grezzo
N1 4 0 G 31 G 90 X+ 1 00 Y+ 1 00 Z+ 0 *
N1 5 0 G 99 T 1 L +0 R+ 7 ,5 * Definizione utensile
N1 6 0 T 1 G 1 7 S 40 0 0 * Chiamata utensile
N1 7 0 G 00 G 40 G9 0 Z + 25 0 * Disimpegno utensile
N1 8 0 L 10 . 0 * Chiamata della lavorazione
N1 9 0 D 00 Q 10 P0 1 + 0 * Azzeramento della sovradimensione
N2 0 0 D 00 Q 18 P0 1 + 5 * Passo angolare nel piano X/Y per la finitura
X
Y
50 100
100
Z
Y
-50
R45
50
R
45
