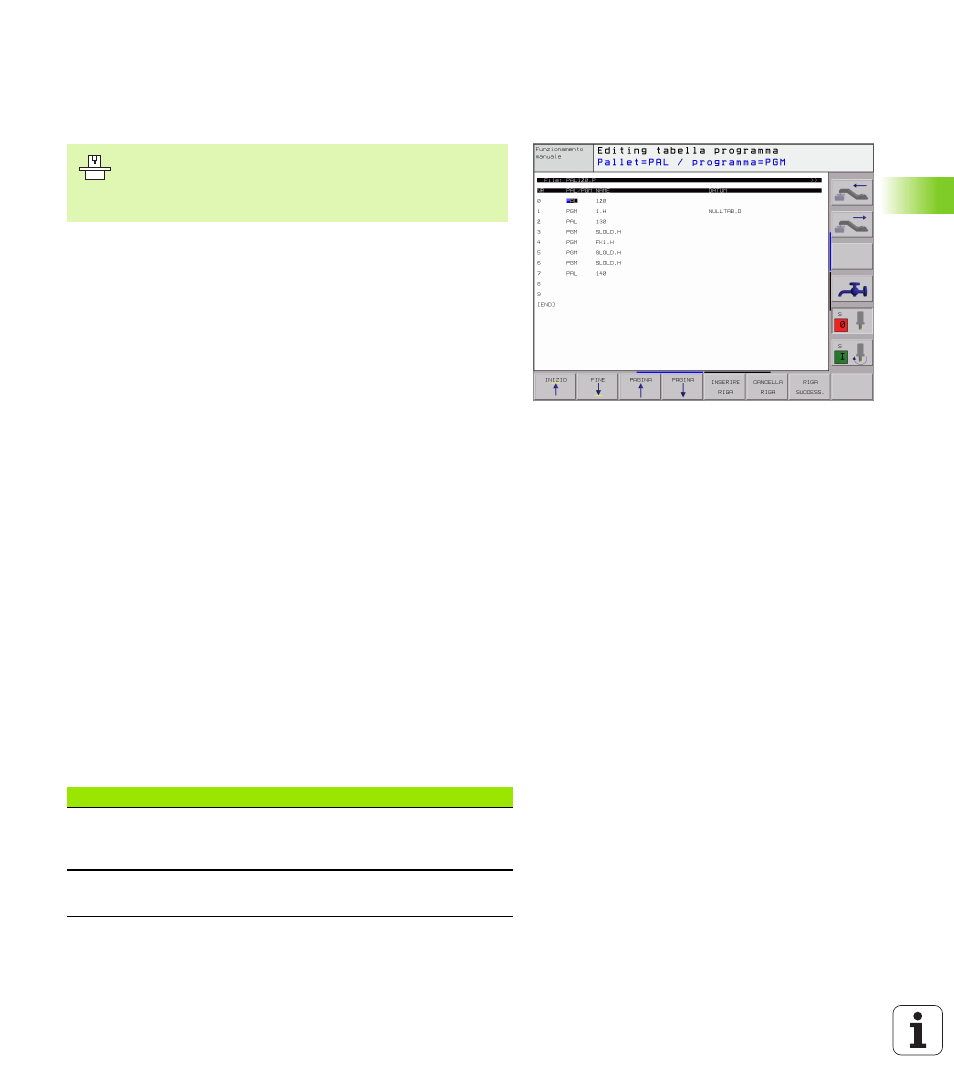

4.12 Gestione dei pallet
Impiego
Le tabelle pallet vengono utilizzate in centri di lavoro con cambio
automatico del pallet: la tabella pallet chiama per i vari pallet i relativi
programmi di lavorazione e attiva gli spostamenti dell'origine o le
tabelle origini.
Le tabelle pallet possono essere utilizzate anche per eseguire in
sequenza differenti programmi con diverse origini.
Le tabelle pallet contengono i seguenti dati:
n
PAL/PGM (introduzione obbligatoria):
selezionare l'identificazione del pallet o del programma NC (con il
tasto ENT oppure NO ENT)
n
NOME (introduzione obbligatoria):
nome del pallet o del programma. I nomi dei pallet vengono definiti
dal Costruttore della macchina (consultare il Manuale della
macchina). I nomi dei programmi devono essere memorizzati nella
stessa directory della tabella pallet, altrimenti occorre introdurre il
nome completo del percorso del programma
n
ORIGINE (introduzione a propria scelta):
Nome della tabella origini. Le tabelle origini devono essere
memorizzate nella stessa directory della tabella pallet, altrimenti
occorre introdurre il nome completo del percorso della tabella
origini. Le origini dalla tabella origini si attivano nel programma NC
con il ciclo G53 SPOSTAMENTO ORIGINI
n
X, Y, Z (introduzione a scelta, altri assi possibili):
nei nomi pallet le coordinate programmate si riferiscono all'origine
della macchina, mentre nei programmi NC le coordinate
programmate si riferiscono all'origine del pallet. Queste introduzioni
sovrascrivono l'origine impostata per ultima nel modo operativo
INSERIMENTO MANUALE. Con la funzione ausiliaria M104 si può
riattivare l'origine precedente. Con il tasto "CONFERMA POSIZIONE
REALE" il TNC apre una finestra con la quale si possono far registrare
dal TNC vari punti quali origini (vedere la seguente tabella)
La gestione pallet è una funzione dipendente dalla
macchina. Qui di seguito vengono descritte tutte le
funzioni standard. Consultare anche il Manuale della
macchina.
Posizione Significato
Valori reali Digitare le coordinate della posizione attuale
dell'utensile riferite all'attuale sistema di
coordinate
Valori di
riferimento Digitare le coordinate della posizione attuale
dell'utensile riferite all'origine della macchina
