FORATURA PRELIMINARE (Ciclo G121)
Svolgimento del ciclo
Come il ciclo G83 FORATURA PROFONDA,vedere "Cicli di foratura,
maschiatura e fresatura di filettature", pag. 222.
Impiego

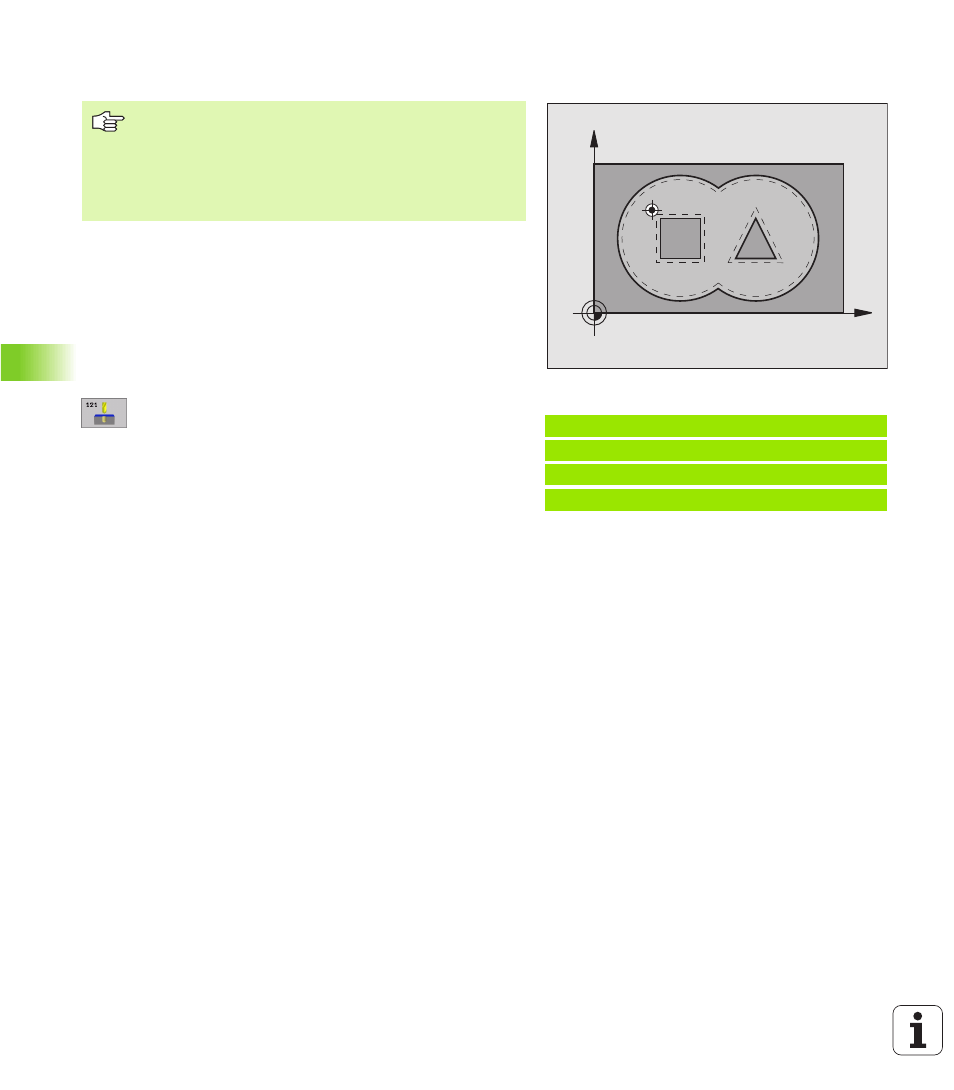

Per i punti di penetrazione il ciclo G121 FORATURA PRELIMINARE
tiene conto della QUOTA LATERALE e della QUOTA FONDO, nonché
del raggio dell'utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.
U U U U PROFONDITA' DI ACCOSTAMENTO Q10 (in valore
incrementale): quota di cui l'utensile viene accostato
di volta in volta (segno con direzione di lavoro negativa
"-")
U U U U AVANZAMENTO IN PROFONDITA' Q11: avanzamento di
foratura in mm/min
U U U U NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell'utensile di svuotamento
Esempio: Blocchi NC
N 58 G1 2 1 F OR A TU R A P RE L IM I NA R E
Q 1 0= + 5 ; PR O F. AC C OS T AM E NT O
Q 1 1= 1 00 ; AV A NZ A ME N TO PR O F.
Q 1 3= 1 ; UT E NS . S V UO T AM E NT O
X
Y
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco T.
Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la foratura preliminare con un utensile più
grande dell'utensile di sgrossatura.
