HEIDENHAIN iTNC 530 313
8
.7
C
ic
li
S
L
G
ruppo I
I

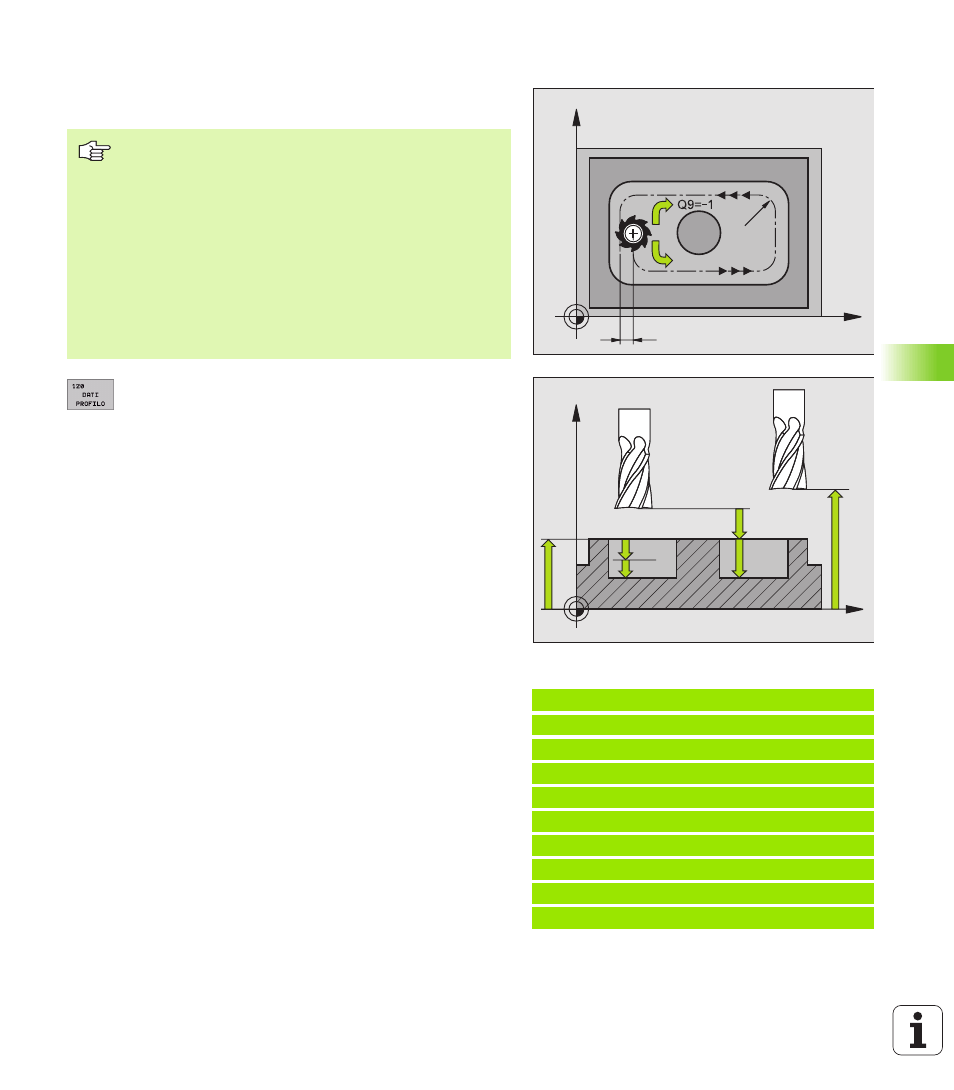

DATI PROFILO (Ciclo G120)
Nel ciclo G120 vengono inserite tutte le informazioni di lavorazione per
i sottoprogrammi di definizione dei segmenti di profilo.
U U U U PROFONDITA' DI FRESATURA Q1 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo della tasca
U U U U FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE fattore
Q2: Q2 x raggio utensile dà l'accostamento laterale k.
U U U U SOVRAMETALLO DI FINITURA LATERALE Q3 (in valore
incrementale): sovrametallo nel piano di lavoro.
U U U U SOVRAMETALLO PROFONDITA' Q4 (in valore
incrementale): sovrametallo di finitura per la
profondità.
U U U U COORD. SUPERFICIE PEZZO Q5 (in valore assoluto):
coordinata della superficie del pezzo
U U U U DISTANZA DI SICUREZZA Q6 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo
U U U U ALTEZZA DI SICUREZZA Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi collisione con il pezzo
(per il posizionamento intermedio e il ritiro alla fine del
ciclo)
U U U U RAGGIO DI ARROTONDAMENTO INTERNO Q8: raggio di
arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile
U U U U SENSO ROT. ? ORARIO = -1 Q9: direzione della
lavorazione per tasche
n in senso orario (Q9 = -1 senso discorde per tasca e
isola)
n in senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: Blocchi NC
N 5 7 G 12 0 D A TI P RO F IL O
Q1 = -2 0 ; P RO F . F R ES A TU R A
Q2 = 1 ; S OV R AP P . T R AI E TT . U T .
Q3 = +0 . 2 ; S OV R AM . LA T ER A LE
Q4 = +0 . 1 ; S OV R AM . PR O FO N DI T A’
Q5 = +3 0 ; C OO R . S U PE R F.
Q6 = 2 ; D IS T . D I S I CU R EZ Z A
Q7 = +8 0 ; A LT E ZZ A DI SI C UR E ZZ A
Q8 = 0. 5 ; R AG G IO A RR O TO N D.
Q9 = +1 ; S EN S O D I R O TA Z IO N E
X
Y
k
Q9=+1
Q
8
X
Z
Q6
Q7
Q1
Q10
Q5
Da osservare prima della programmazione
Il ciclo G120 è DEF attivo, cioè il ciclo G120 è attivo dalla sua
definizione nel programma di lavorazione.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo in questione.
I dati di lavorazione definiti nel ciclo G120 valgono anche
per i cicli da G121 a G124.
Utilizzando i cicli SL in programmi con parametri Q, i
parametri da Q1 a Q19 non possono essere utilizzati quali
parametri di programma.
