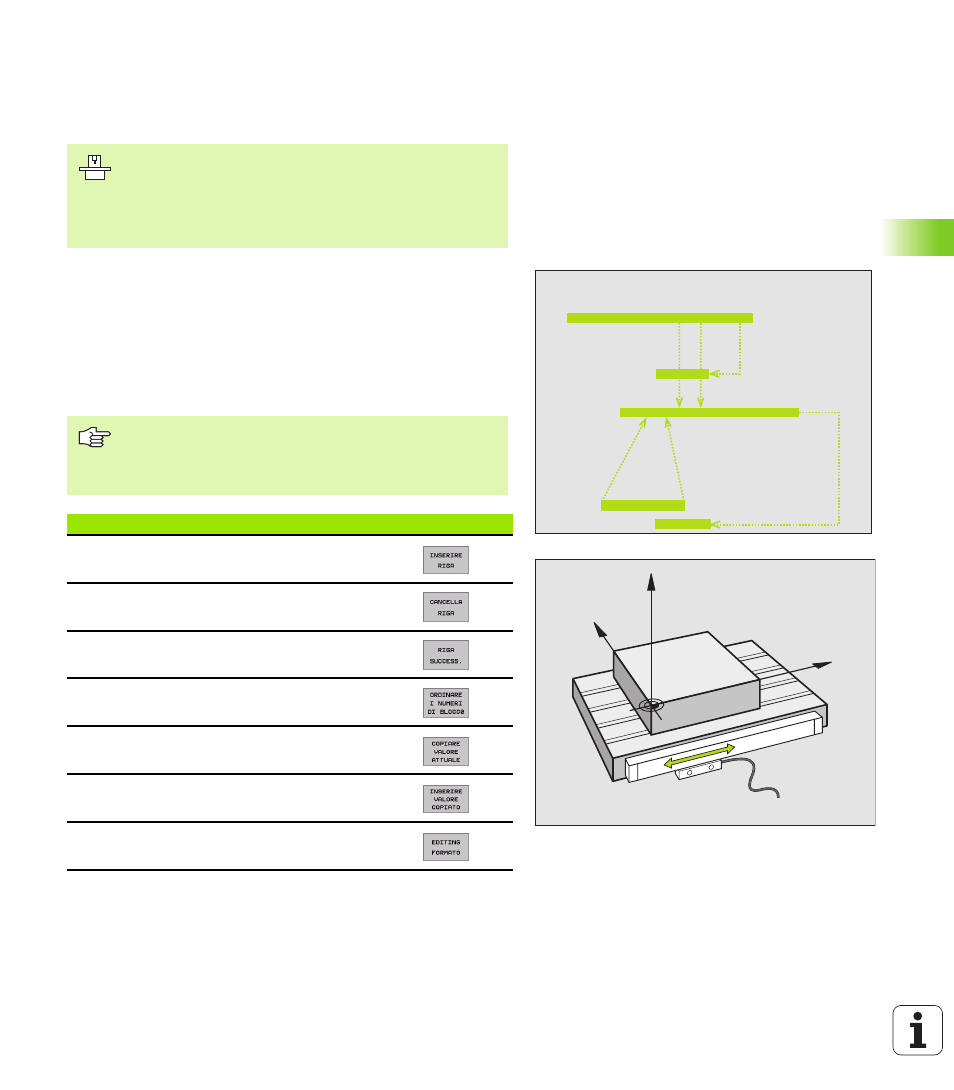

5.5 Lavoro con tabelle dati di taglio

Avvertenza

Possibilità di applicazione

Tramite le tabelle dati di taglio che definiscono ogni combinazione tra
materiale pezzo/materiale tagliente, il TNC può calcolare dalla velocità
di taglio V

C

e dall'avanzamento del dente del tagliente f

Z

il numero giri

mandrino S e l'avanzamento F. Condizione per il calcolo è la definizione
nel programma del materiale del pezzo e nella tabella utensili delle
varie caratteristiche specifiche dell'utensile.

Il TNC deve essere predisposto dal Costruttore della
macchina per il lavoro con le tabelle dati di taglio.

Potrebbe essere che sulla macchina in questione non
siano disponibili tutte le funzioni qui descritte o altre
funzioni. Consultare il Manuale della macchina.

Prima di far calcolare i dati di taglio automaticamente dal
TNC occorre attivare nel modo operativo TEST DEL
PROGRAMMA la tabella utensili (stato S) dalla quale il
TNC deve rilevare i dati specifici dell'utensile.

Funzioni di editing per tabelle dati di taglio

Softkey

Inserimento di una riga

Cancellazione di una riga

Selezione inizio della riga successiva

Ordinamento tabelle

Copiatura di un campo evidenziato in chiaro (2º
livello softkey)

Inserimento di un campo copiato (2º livello softkey)

Editing formato tabella (2º livello softkey)

DATEI: TOOL.T

MM

T

R

CUT.

TYP

TMAT

CDT

0

...

...

...

...

...

1

...

...

...

...

...

2

+5

4

MILL

HSS

PRO1

3

...

...

...

...

...

4

...

...

...

...

...

%TR25 G71
N10 G30 G17 X+0 Y+0 Z-20
N20 G31 G90 X+100 Y+100 Z+0
N30 WMAT "ST65"
N40 ...
N70 T2 G17 S1273 F305

DATEI: PRO1.CDT
NR WMAT TMAT

Vc1

F1

0

...

...

...

...

1

...

...

...

...

2

ST65

HSS

40

0.06

3

...

...

...

...

4

...

...

...

...

Y

X

Z
