Selezione del file pallet
U U U U Selezionare la Gestione file dati nel modo operativo
MEMORIZZAZIONE/EDITING PROGRAMMA o ESECUZIONE
CONTINUA: premere il tasto PGM MGT
U U U U Selezione di un file dati tipo .P: premere uno dopo l'altro i softkey
SELEZIONA TIPO e VISUAL .P
U U U U Selezionare la tabella pallet con i tasti cursore o inserire un nome per
una nuova tabella
U U U U Confermare la selezione con il tasto ENT

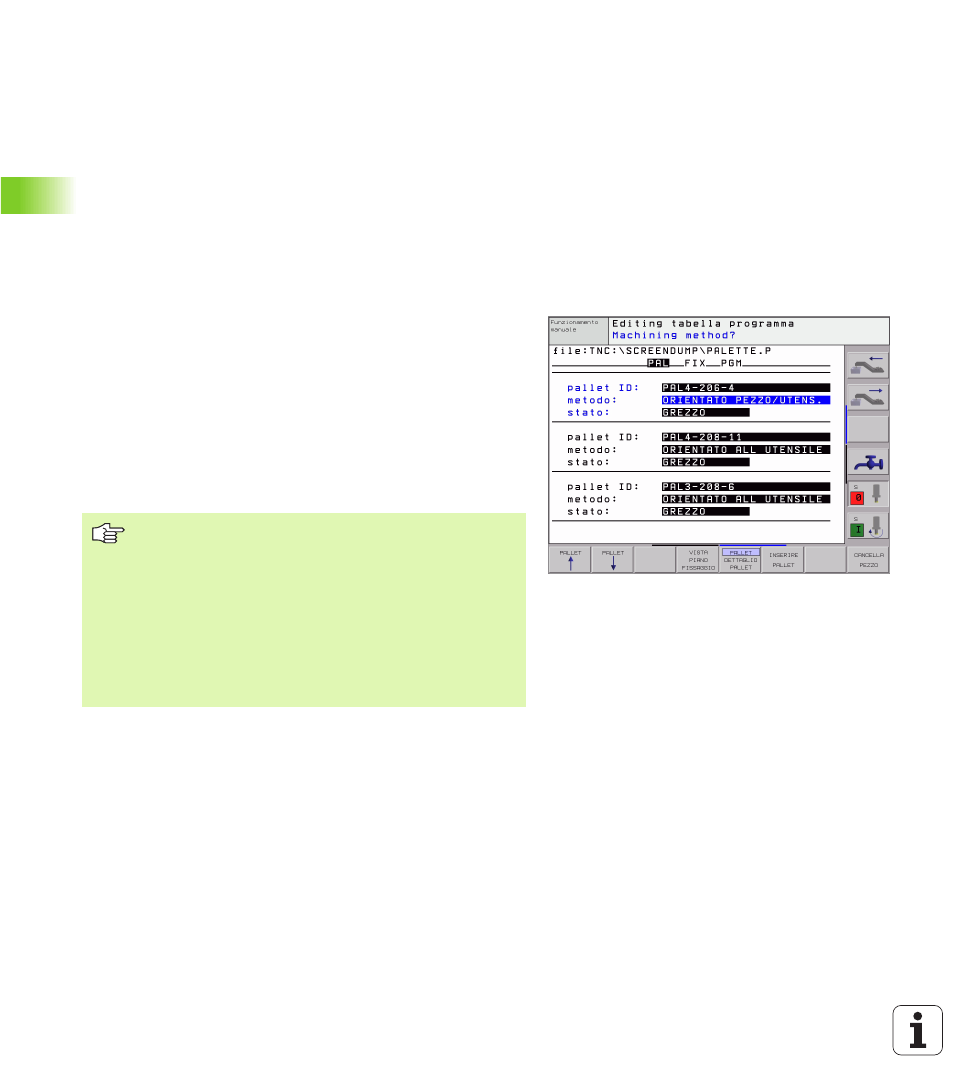

Creazione del file pallet mediante modulo di
inserimento
Il funzionamento con pallet, nel caso di lavorazioni orientate all'utensile
oppure al pezzo, si divide in tre livelli:
n Livello pallet PAL
n Livello attrezzatura FIX
n Livello pezzo PGM
A ciascun livello è possibile passare alla vista di dettaglio. Nella vista
normale è possibile definire il metodo di lavorazione e lo stato per il
pallet, l'attrezzatura e il pezzo. Nel caso si stia editando un file pallet
esistente, vengono visualizzate le introduzioni esistenti. Per la
creazione del file pallet utilizzare la vista di dettaglio.
I vari livelli del modulo di introduzione si possono raggiungere
mediante i softkey corrispondenti. Il livello attuale viene sempre
evidenziato in campo chiaro nella riga di stato del modulo di
inserimento. Se si passa alla visualizzazione a tabella mediante il tasto
di ripartizione dello schermo, il cursore si ritroverà allo stesso livello in
cui si trovava nella visualizzazione a modulo.
Creare il file pallet secondo la configurazione della
macchina. Se si utilizza una sola attrezzatura che porta più
pezzi, è sufficiente definire una attrezzatura FIX con pezzi
PGM
. Se un pallet porta più attrezzature o se una
attrezzatura viene lavorata da più lati, occorre definire un
pallet PAL con le corrispondenti attrezzature FIX.
Mediante il tasto di ripartizione dello schermo è possibile
passare dalla visualizzazione a tabella a quella a modulo.
Il supporto grafico per l'introduzione a modulo non è
ancora disponibile.
